錫礦篩分貫穿破碎、磨礦、重選、脫泥多個環節，不同作業對篩分設備的要求完全不同。圓振篩、直線篩、高頻篩是錫礦篩分的三大主力設備，一個做粗碎中碎后的篩分，一個做磨礦回路的篩分，一個做細粒物料的脫泥和分級。選錯了篩型，篩分效率下降，合格粒級進入下一段破碎或磨礦，循環負荷增加，錫石過粉碎加重。本文圍繞錫礦篩分工藝中圓振篩、直線篩、高頻篩的對比展開，說清楚三者在錫礦篩分中的適用條件、篩分效果、流程配置和選擇依據。

圓振篩直線篩高頻篩的本質差異

圓振篩的運動軌跡是圓形。激振器產生圓周方向的激振力，篩箱做圓形運動。物料在篩面上做圓形跳動，適合粗粒和中粒物料的篩分。圓振篩結構簡單、運行可靠、處理量大，是錫礦破碎篩分的主力設備。

直線篩的運動軌跡是直線。激振器產生直線方向的激振力，篩箱做直線運動。物料在篩面上做直線拋射運動，適合中粒和細粒物料的篩分。直線篩篩分效率高、處理量大、篩面層數多，是錫礦磨礦回路和選別前的常用設備。

高頻篩的運動軌跡是高頻小振幅。激振器產生高頻小振幅的激振力，篩箱做高頻振動。物料在篩面上做高頻跳動，適合細粒物料的脫泥和分級。高頻篩篩分效率高、篩孔不易堵塞、處理量相對較小，是錫礦脫泥和細粒分級的專用設備。

圓振篩在錫礦篩分中的適用條件

圓振篩適合以下錫礦篩分條件：

條件一：破碎篩分

圓振篩是錫礦破碎篩分的主力設備。粗碎后、中碎后、細碎后都需要圓振篩進行篩分。粗碎后篩孔100到150毫米，中碎后篩孔20到30毫米，細碎后篩孔10到15毫米。

條件二：粗粒物料篩分

圓振篩適合5到100毫米的粗粒物料。錫石嵌布粒度粗、破碎后需要預選拋尾的礦石，用圓振篩。

條件三：處理量大

圓振篩處理量大，單臺處理量50到500噸每小時。處理量大的選廠，用圓振篩。

條件四：給礦粒度波動大

圓振篩對給礦粒度波動適應性強，給礦粒度波動大時篩分效果穩定。

圓振篩的優點是處理量大、結構簡單、運行可靠、對給礦波動適應性強。缺點是篩分效率較低、篩孔容易堵塞、噪音大。

直線篩在錫礦篩分中的適用條件

直線篩適合以下錫礦篩分條件：

條件一：磨礦回路篩分

直線篩適合磨礦回路篩分，篩孔0.5到5毫米。磨礦機排料進直線篩篩分，篩下物料進選別，篩上物料返回磨礦。

條件二：中細粒物料篩分

直線篩適合0.5到30毫米的中細粒物料。錫石嵌布粒度中等、磨礦后需要篩分的礦石，用直線篩。

條件三：多粒級分級

直線篩篩面層數多，可以同時分成多個粒級。需要分成粗粒、中粒、細粒三個粒級的場合，用直線篩。

條件四：篩分效率要求高

直線篩篩分效率高，80%到90%。對篩分效率要求高的場合，用直線篩。

直線篩的優點是篩分效率高、處理量大、篩面層數多、對給礦濃度適應性強。缺點是篩孔容易堵塞、結構較復雜、維護要求高。

高頻篩在錫礦篩分中的適用條件

高頻篩適合以下錫礦篩分條件：

條件一：脫泥作業

高頻篩是錫礦脫泥的專用設備。篩孔0.037到1毫米，細泥穿過篩孔排出，粗粒留在篩面上。脫泥效率高，篩孔不易堵塞。

條件二：細粒物料分級

高頻篩適合0.037到1毫米的細粒物料分級。錫石嵌布粒度細、需要細粒分級的礦石，用高頻篩。

條件三：重選前脫泥

重選給礦在進入跳汰機或搖床之前，用高頻篩脫泥。篩下細泥進細泥處理系統，篩上粗粒進重選設備。

條件四：浮選前脫泥

浮選給礦在進入浮選機之前，用高頻篩脫泥。篩下細泥進細泥浮選或作為尾礦拋除，篩上物料進浮選。

高頻篩的優點是篩分效率高、篩孔不易堵塞、脫泥效果好、占地面積小。缺點是處理量相對較小、篩網磨損快、能耗較高。

錫礦篩分流程的典型配置

錫礦篩分流程根據破碎段數、磨礦段數和選別要求配置。常見配置有三種。

配置一：破碎篩分流程

粗碎后圓振篩篩孔100到150毫米，篩上返回粗碎，篩下進中碎。中碎后圓振篩篩孔20到30毫米，篩上返回中碎，篩下進細碎。細碎后圓振篩篩孔10到15毫米，篩上返回細碎，篩下進磨礦。這種配置適合三段閉路破碎流程。

配置二：磨礦篩分流程

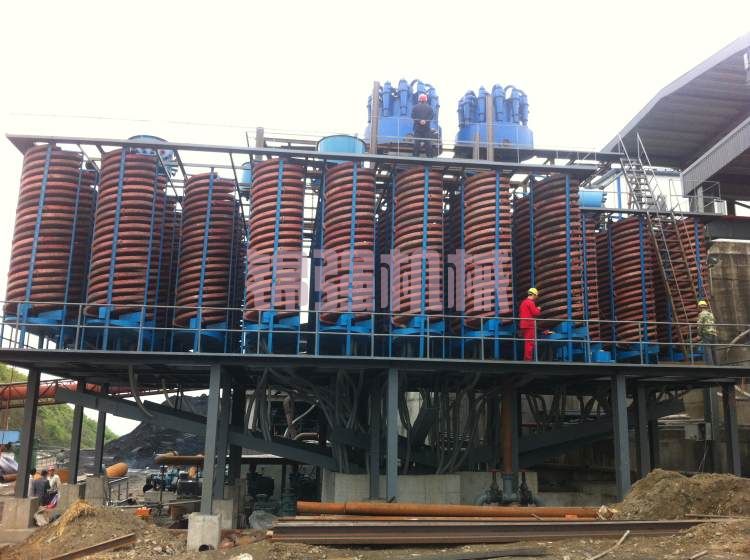

棒磨機排料進直線篩篩孔0.5到1毫米，篩上進重選，篩下進螺旋分級機。球磨機排料進直線篩篩孔0.074到0.2毫米，篩上進重選，篩下進水力旋流器。這種配置適合階段磨礦階段選別流程。

配置三：脫泥篩分流程

重選給礦進高頻篩篩孔0.037到0.074毫米，篩上進跳汰機或搖床，篩下進細泥處理系統。浮選給礦進高頻篩篩孔0.037到0.074毫米，篩上進浮選，篩下進細泥浮選。這種配置適合含泥量高的錫礦。

云南個舊某選廠處理含錫0.6%的脈錫礦，采用圓振篩加直線篩加高頻篩的配置。破碎段用圓振篩，篩孔15毫米，篩下進磨礦。磨礦段用直線篩，篩孔1毫米，篩上進重選，篩下進螺旋分級機。重選前用高頻篩脫泥，篩孔0.074毫米，篩上進跳汰機，篩下進細泥處理系統。綜合回收率76%。

圓振篩在錫礦篩分中的操作要點

圓振篩的操作參數包括振幅、頻率、篩面傾角和給礦量。

振幅

振幅決定物料在篩面上的跳動高度。振幅大，物料跳動高，篩分效果好，但篩網磨損快。振幅小，物料跳動低，篩分效果差。圓振篩振幅通常4到8毫米。

頻率

頻率決定物料在篩面上的跳動次數。頻率高，跳動次數多，篩分效果好，但能耗高。頻率低，跳動次數少，篩分效果差。圓振篩頻率通常800到1000轉每分鐘。

篩面傾角

篩面傾角決定物料在篩面上的流動速度。傾角大，流動快，處理量大，但篩分效率低。傾角小，流動慢，處理量小，篩分效率高。圓振篩篩面傾角通常15到25度。

給礦量

給礦量決定處理量和篩分效果。給礦量大，處理量大，但料層厚，篩分效率低。給礦量小，處理量小，料層薄，篩分效率高。圓振篩給礦量控制在設計處理量的80%到100%。

直線篩在錫礦篩分中的操作要點

直線篩的操作參數包括振幅、頻率、篩面傾角和給礦量。

振幅

直線篩振幅通常3到6毫米。振幅大，物料跳動高，篩分效果好，但篩網磨損快。

頻率

直線篩頻率通常800到1200轉每分鐘。頻率高，跳動次數多，篩分效果好。

篩面傾角

直線篩篩面傾角通常5到15度。傾角小，物料流動慢，篩分效率高。

給礦量

直線篩給礦量控制在設計處理量的80%到100%。

高頻篩在錫礦篩分中的操作要點

高頻篩的操作參數包括振幅、頻率、篩面傾角和給礦量。

振幅

高頻篩振幅通常1到3毫米。振幅小，物料跳動低，適合細粒物料篩分。

頻率

高頻篩頻率通常1500到3000轉每分鐘。頻率高，跳動次數多，篩分效果好，篩孔不易堵塞。

篩面傾角

高頻篩篩面傾角通常15到25度。傾角大，物料流動快，處理量大。

給礦量

高頻篩給礦量控制在設計處理量的80%到100%。給礦量過大，料層厚，篩分效率低。

常見問題

問：錫礦破碎篩分用圓振篩還是直線篩？

答：破碎篩分用圓振篩。圓振篩處理量大、對給礦波動適應性強，適合粗粒和中粒物料。直線篩適合中細粒物料，不適合破碎篩分。

問：錫礦磨礦篩分用直線篩還是高頻篩？

答：看篩孔尺寸。篩孔0.5到5毫米用直線篩，篩孔0.037到0.5毫米用高頻篩。磨礦回路篩分通常用直線篩，脫泥作業用高頻篩。

問：圓振篩能不能替代直線篩做磨礦篩分？

答：可以，但篩分效率低。圓振篩篩分效率75%到85%，直線篩篩分效率80%到90%。磨礦篩分優先用直線篩。

問：高頻篩能不能替代直線篩做磨礦篩分？

答：可以，但處理量小。高頻篩處理量相對較小，磨礦回路處理量大時，高頻篩數量需要增加。磨礦篩分優先用直線篩。

問：圓振篩的篩孔容易堵塞嗎？

答：圓振篩篩孔堵塞較少，但篩孔尺寸接近顆粒粒徑時容易堵塞。防止堵塞的措施包括：調整振幅和頻率、增加篩面傾角、采用防堵孔篩網。

問：直線篩的篩孔容易堵塞嗎？

答：直線篩篩孔堵塞中等，特別是篩孔尺寸接近顆粒粒徑時。防止堵塞的措施包括：調整振幅和頻率、采用防堵孔篩網、控制給礦量。

問：高頻篩的篩孔容易堵塞嗎？

答：高頻篩篩孔不易堵塞。高頻小振幅使物料在篩面上高頻跳動，顆粒不容易卡在篩孔中。高頻篩是脫泥和細粒分級的首選設備。

問：錫礦篩分流程需要幾段篩分？

答：看破碎段數和磨礦段數。三段破碎需要三段篩分，兩段磨礦需要兩段篩分。脫泥作業需要單獨設置篩分。

問：篩分效率對磨礦效率有影響嗎？

答：有。篩分效率高，合格粒級及時排出，磨礦機內合格粒級少，磨礦效率高。篩分效率低，合格粒級返回磨礦，磨礦機內合格粒級多，磨礦效率低。篩分效率每提高10個百分點，磨礦效率提高5到8個百分點。

問：篩分設備的易損件多久更換一次？

答：看礦石磨蝕性和處理量。圓振篩篩網壽命通常3到6個月，直線篩篩網壽命2到4個月，高頻篩篩網壽命1到3個月。礦石磨蝕性強、處理量大，更換周期縮短。

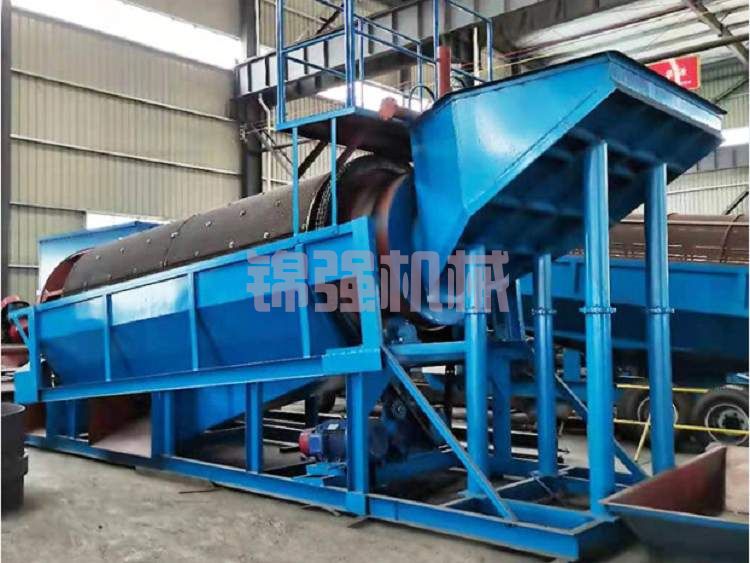

問：錫礦篩分能不能用滾筒篩？

答：可以，但篩分效率低。滾筒篩適合粗粒物料篩分，篩分效率通常60%到75%。錫礦篩分優先用圓振篩、直線篩和高頻篩。

錫礦篩分工藝流程中圓振篩、直線篩和高頻篩的選擇，核心是篩孔尺寸和物料粒級。圓振篩適合5到100毫米的粗粒物料，用于破碎篩分。直線篩適合0.5到30毫米的中細粒物料，用于磨礦篩分。高頻篩適合0.037到1毫米的細粒物料，用于脫泥和細粒分級。把篩型選對了，篩分效率控制住，合格粒級及時排出，磨礦循環負荷降低，錫石過粉碎減少，選別給礦粒度穩定，回收率才有保障。
