年處理百萬噸級，這個規模在砂錫礦行業里屬于第一梯隊。日處理量三千到五千噸，甚至更高。這樣的生產線已經不是“小打小鬧”了，而是工業化、連續化、標準化的正規選廠。投資大、占地廣、設備多，但規模效益也最明顯。今天把百萬噸級砂錫礦選礦生產線的設計方案、設備配置、工藝特點、投資和收益講清楚。

百萬噸級意味著什么

先感受一下這個體量。年處理一百萬噸原礦，按年生產三百天計算，日處理量約三千三百噸。按每天運行二十小時，小時處理量一百六十五噸。這還只是入門級的大型線。年處理兩百萬噸、三百萬噸的線，小時處理量要三百到五百噸。

這樣的規模，原礦供應必須穩定。礦體儲量要在千萬噸級以上，開采周期至少五年到八年。小型礦點、分散礦體根本撐不起這樣的生產線。所以大型線通常是國有或者大型民營礦山的選擇，礦權面積大、資源有保障。

規模上去以后，選礦指標也更講究。小型線回收率差幾個點，損失不大。百萬噸級線回收率差一個點，一年就是上萬噸原礦的損失，折合錫金屬幾十噸，價值上千萬。所以大型線在設計上更精細，流程更完整，設備配置也更講究。

整線工藝流程設計

百萬噸級砂錫礦選礦生產線的流程設計，原則是“分段處理、逐級富集、細?；厥铡?。不能像小型線那樣一套設備打天下，必須分粒級、分階段、分品位來設計。

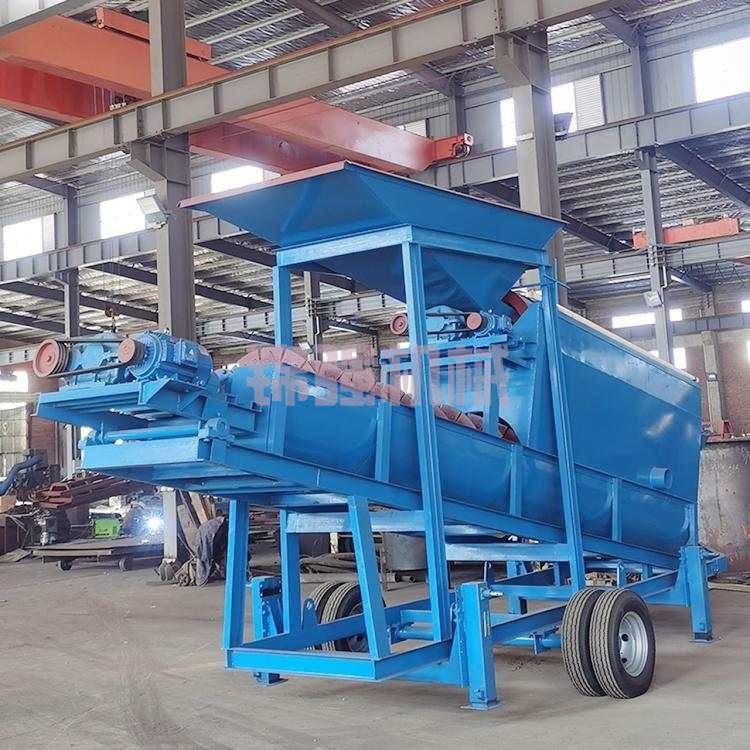

標準的工藝流程是這樣的。原礦經過振動給料機進入洗礦工段。洗礦采用兩級擦洗加兩級篩分。第一級用槽式擦洗機，把高粘性泥團打散。第二級用圓筒洗礦機，進行高強度擦洗和初步篩分。圓筒篩的篩上粗粒廢石排掉，篩下礦漿進入振動篩進行二次篩分。二次篩分的篩孔一般選兩到五毫米，篩上物料進入粗粒重選系統，篩下物料進入細粒重選系統。

粗粒重選系統處理兩到十五毫米的物料。這個粒級的錫石顆粒粗、比重優勢明顯，用跳汰機回收效果最好。一般采用兩段跳汰，粗選跳汰產出粗精礦和尾礦，粗精礦進入精選跳汰進一步提升品位。精選跳汰的精礦進入搖床再選一次，得到最終錫精礦。

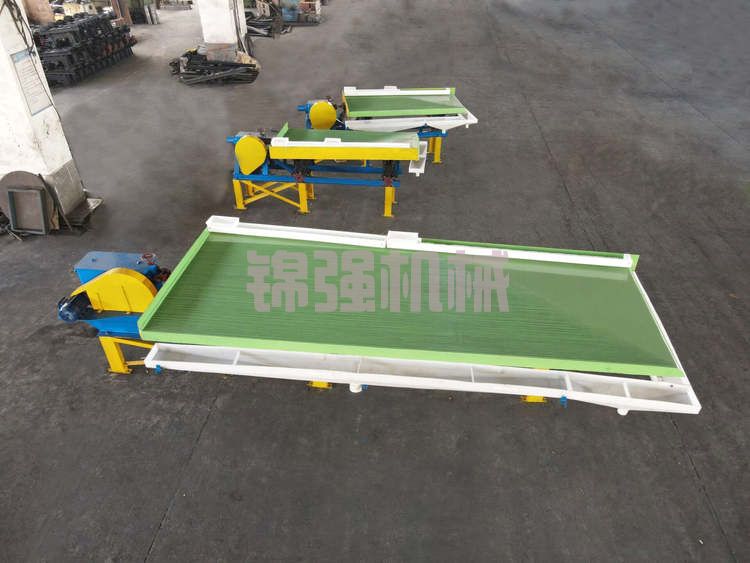

細粒重選系統處理零點零七四到兩毫米的物料。這是砂錫礦的主要含錫粒級，也是重選設備發揮作用的區間。采用螺旋溜槽粗選、搖床精選的經典組合。螺旋溜槽組并聯運行，每臺處理量每小時四到六噸，總臺數根據處理量確定。螺旋溜槽的粗精礦進入搖床精選，搖床的尾礦和中礦要返回再選或者進入掃選系統。

細泥回收系統處理零點零七四毫米以下的物料。這個粒級的錫石常規重選設備回收效果差，需要用離心選礦機或者浮選。一般采用離心選礦機粗選加搖床掃選的組合。離心選礦機的尾礦經過一次掃選后排出，精礦進入搖床進一步富集。如果細泥中錫石含量高、粒度極細，可以考慮浮選。

脫水系統分精礦脫水和尾礦脫水兩部分。精礦來自三個系統，粗粒精礦、細粒精礦、細泥精礦，合并后進入濃密機濃縮，底流進入陶瓷過濾機或者板框壓濾機脫水，最終精礦水分降到百分之八以下。尾礦來自各個重選設備的尾礦，匯總后進入旋流器組分級，粗粒底流進脫水篩干排，細粒溢流進濃密機，濃密機底流進壓濾機或者膏體充填系統。

這套流程走下來，綜合回收率可以做到百分之八十到八十五。粗粒部分回收率百分之九十以上，細粒部分百分之七十五到八十，細泥部分百分之五十到六十。各部分回收率的差異主要取決于錫石的嵌布粒度和解離程度。

核心設備配置

百萬噸級生產線的設備配置，單機規格大、臺數多、自動化程度高。

洗礦工段的核心設備是大型槽式擦洗機和圓筒洗礦機。槽式擦洗機用四軸或者五軸，單機處理量每小時一百到一百五十噸，功率兩百到三百千瓦。圓筒洗礦機直徑三米到三米五，長度十二到十五米，處理量每小時一百五十到兩百噸。篩分設備用大型圓振動篩，篩面寬度兩點四米到三米，長度六到八米。

粗粒重選工段用大型跳汰機。跳汰機篩面面積四到六平方米，單機處理量每小時三十到五十噸。粗選和精選分段配置，粗選用四到六臺并聯，精選用兩到三臺。

細粒重選工段用螺旋溜槽組。螺旋溜槽直徑一點五米，單臺處理量每小時六到八噸。百萬噸級線需要一百到兩百臺螺旋溜槽，疊成五到六層，布置在幾個大型鋼結構平臺上。搖床的配置數量也很大，需要五十到一百臺。搖床的自動化水平要高，最好配自動調坡和自動取料裝置。

細泥回收工段用大型離心選礦機。單機處理量每小時十到二十噸，配置二十到四十臺。離心選礦機的給料和排礦要自動化控制，減少人工干預。

脫水工段的精礦脫水用大型陶瓷過濾機或者高壓板框壓濾機。陶瓷過濾機單臺過濾面積六十到一百二十平方米，處理能力每小時兩到五噸干精礦。尾礦脫水用大型旋流器組和多臺脫水篩并聯，濃密機直徑二十到四十米。

自動化控制系統

百萬噸級生產線沒有自動化系統根本跑不起來。人工操作臺數太多、參數調整太頻繁，根本顧不過來。

自動化系統的核心是穩定給料和穩定濃度。給料皮帶上裝電子皮帶秤，實時監測給料量，通過變頻器調節振動給料機速度。礦漿池和攪拌桶裝濃度計和流量計，根據設定值自動調節加水閥門。各段重選設備的給料濃度和流量都能在控制室看到，偏離設定值自動報警或者自動調節。

設備聯鎖也很重要。任何一個關鍵設備故障停機，上游設備必須自動停止給料，下游設備要自動排空或者切換到備用。比如洗礦機跳閘了，給料皮帶要自動停止，防止物料堆積。這套聯鎖邏輯不做好，一次故障就能堵死整條生產線。

數據采集和分析是自動化系統的進階功能。記錄每個班次的處理量、電耗、水耗、精礦產量、精礦品位、尾礦品位。自動生成報表，分析回收率變化的原因。哪個參數偏離了最優區間，系統會給出提示。

國內某大型砂錫礦選廠，年處理一百五十萬噸原礦，整條生產線配了DCS集散控制系統。一個控制室、三個操作工，就能監控全部設備的運行狀態。投產前需要五十個操作工，投產后降到二十個，每年節省人工成本一百多萬。

廠區布局和土建

百萬噸級生產線的占地面積很大，一般在五十到一百畝之間。廠區布局要合理，充分利用地勢。

原礦堆場靠近洗礦工段，堆場面積要能儲存七到十五天的原礦量。按日處理三千五百噸、堆高五米計算，堆場面積需要五千到一萬平方米。堆場地面要硬化，配推土機或者裝載機輔助給料。

洗礦工段和重選工段之間要有足夠的高差，利用自流減少泵送。洗礦工段的地坪標高要比重選工段高三到五米。重選工段內部，螺旋溜槽平臺要比搖床平臺高兩到三米，搖床平臺要比精礦池高一到兩米。

尾礦處理區域放在廠區最低處。濃密機、沉淀池、尾礦泵房集中布置，尾礦輸送管道要盡量短。如果采用尾礦干排或者膏體充填，還要預留干堆場或者充填站的用地。

土建投資在整條生產線中占比不小?；A、平臺、廠房、水池、道路，百萬噸級線的土建投資一般在兩千萬到五千萬之間。具體取決于地質條件、當地建材價格和建筑標準。

投資和收益分析

百萬噸級砂錫礦選礦生產線的投資額不是小數目。

設備投資。洗礦工段設備約五百萬到八百萬，重選工段設備約八百萬到一千五百萬，細泥回收設備約三百萬到五百萬，脫水工段設備約五百萬到八百萬，自動化系統約兩百萬到三百萬。輔助設備包括泵、管道、閥門、電氣等，約三百萬到五百萬。設備總投資約兩千五百萬到四千五百萬。

土建投資約兩千萬到四千萬。安裝費用約五百萬到八百萬。設計、監理、調試等費用約三百萬到五百萬。整條生產線總投資約五千萬到一個億。

收益方面，按年處理一百萬噸原礦、原礦品位百分之零點二、回收率百分之八十二計算，年產錫精礦含錫量約一千六百四十噸。按錫價十八萬元每噸計算，年產值約兩億九千五百萬。

運行成本包括采礦、選礦、管理、銷售。選礦部分的噸礦成本約三十到五十元，年運行成本三千萬到五千萬。采礦成本因礦體條件差異大，這里不細算。年利潤大約在一億到兩億之間，投資回收期六到十二個月。

這個賬算下來，百萬噸級砂錫礦選礦生產線的投資回報率相當可觀。但前提是礦資源有保障、品位穩定、市場價格不出現大的波動。

幾個關鍵問題的處理

粗粒和細粒的平衡問題。百萬噸級線必須分粒級處理，但分級粒度選多少很關鍵。分級粒度太粗，細粒系統負荷太大，設備臺數太多。分級粒度太細，粗粒系統處理不過來，粗粒錫石可能過粉碎。一般以零點五毫米或者一毫米為分界點，具體根據礦石的錫石粒度分布來確定。

細泥處理的取舍問題。細泥中的錫石回收難度大、成本高，有時候經濟上不合算。要不要回收，要看細泥中的錫品位和回收成本。如果細泥產率百分之十、錫品位百分之零點一、回收率百分之五十，每年可回收錫金屬五十噸，價值九百萬?？鄢O備投資和運行成本，可能還有利潤。如果細泥品位低于百分之零點零五，回收的價值可能還不夠電費，那就不如直接排掉。

尾礦處理的方式選擇。百萬噸級線的尾礦量巨大，年排放尾礦九十萬噸以上。傳統尾礦庫方式占地大、風險高，現在越來越多的大型礦山采用尾礦干排或者膏體充填。干排的投資和運行成本比尾礦庫高，但環保風險低，長期看更劃算。

設備的備用和檢修。大型線設備臺數多，檢修計劃要提前安排。關鍵設備如洗礦機、跳汰機、大型泵等，最好有一臺備用或者有快速更換方案。易損件要建立安全庫存，缺貨導致全線停產損失太大。

設計選型的幾點建議

給準備上大型砂錫礦選礦生產線的朋友幾條建議。

第一，礦石試驗做透。大型線設計不能拍腦袋，必須有可靠的礦石可選性試驗數據。原礦品位、錫石粒度分布、含泥量、解離度、重選可選性，這些數據缺一不可。試驗樣品要有代表性，不能拿幾塊富礦就做決定。

第二，流程設計留余量。大型線的處理量要按設計值的百分之一百一十到一百二十來配設備。原礦性質會有波動，設備效率會下降，留出余量才能保證達產。設計產能年一百萬噸，設備和土建按年一百二十萬噸來配。

第三，自動化一步到位。大型線沒有自動化系統，人工操作根本忙不過來。別看自動化系統投資幾百萬，省下的人工、減少的停機、提高的回收率，一年就能回本。DCS系統、濃度計、流量計、電子皮帶秤，這些東西該上的上，別省。

第四，環保設施同步建。百萬噸級線的環評要求很高，環保設施不能后期補。尾礦處理、粉塵治理、噪音控制、水循環系統，在初步設計階段就要考慮進去。等建好再補，成本翻倍還可能被叫停。

大型砂錫礦選礦生產線是一個系統工程。設備選型、流程設計、土建布局、自動化控制、環保設施，每個環節都不能掉鏈子。投入大，但產出也大。礦資源條件好、資金到位、管理跟得上，百萬噸級線的經濟效益相當可觀。國內幾個大型砂錫礦山，這些年都在往這個規模走。規模效益在那里擺著，誰先走到誰就占住優勢了。
