核心結論速覽

1. 聯合選礦整線方案以重力分選為預富集手段、磁選為鈦鐵分離手段、靜電分選為鋯鈦最終分離手段，形成三級梯次分選鏈條。

2. 整線方案涵蓋從原礦給料到精礦包裝的全部工序，各工序通過物料濃度、粒度和流量的精準銜接實現穩定運行。

3. 重力分選段以螺旋溜槽和搖床為主體，承擔最大的拋尾任務，可去除原礦中80%以上的脈石石英。

4. 磁選段利用鈦鐵礦強磁性特點實現高效分離，是獲取鈦鐵礦精礦產品的關鍵環節。

5. 靜電分選段解決鋯英石與金紅石的最終分離問題，直接決定鋯英石精礦的最終品位。

一、聯合選礦整線方案的總體設計思路

鋯石重力+磁選+靜電分選聯合選礦整線方案是將三種物理分選方法有機整合，形成從低品位原礦到高品位單一精礦的完整加工生產線。整線方案的設計邏輯遵循礦物物理性質差異從大到小的順序逐級分選，重力選礦利用密度差異進行大規模拋尾，磁選利用磁性差異分離鈦鐵礦，靜電分選利用導電性差異完成鋯英石與金紅石的最終分離。三種方法按分選精度從粗到精排序，前一工序為后一工序創造合格給料條件，后一工序彌補前一工序的選擇性不足。

整線方案的適用原礦條件為：鋯英石品位1%-3%，鈦鐵礦品位0.8%-2.0%，金紅石品位0.3%-0.8%，重礦物總量2%-6%，含泥量不超過20%。原礦中重礦物總量過低時經濟性不佳，含泥量過高則需在流程前端強化洗礦脫泥。

整線方案的工藝架構采用“四段三產品”結構。四段為洗礦脫泥段、重選富集段、磁選分離段、靜電分選段。三產品為最終產出的鋯英石精礦、鈦鐵礦精礦和金紅石精礦。各段之間通過中間緩沖池、濃縮斗和輸送設備銜接，確保物料在全線流動過程中濃度、流量和粒度滿足下一工序的工藝要求。

二、洗礦脫泥與分級準備系統

洗礦脫泥與分級準備系統是整線方案的起始環節，其運行質量直接決定后續各段分選效果的上限。

洗礦作業采用圓筒洗礦機，筒體直徑2000mm、長度6000mm，內部設揚料板和高壓噴淋管組。原礦以80-120t/h的速率由板式給料機送入洗礦機，高壓水（壓力0.3-0.5MPa）從筒體上部多排噴淋管噴出，沖刷物料表面黏土。物料隨筒體旋轉（轉速6-10轉/分鐘）被揚料板反復揚起落下，停留時間3-5分鐘，洗凈率要求達到85%以上。洗礦機排料端設置固定格柵（篩孔20mm），攔截大塊礫石和雜物。

脫泥作業采用水力旋流器組，配置Φ350旋流器4-6臺并聯運行。洗礦機排出的礦漿（濃度30%-35%）經渣漿泵送入旋流器給料總管，給礦壓力控制在0.08-0.12MPa。旋流器溢流攜帶-200目細泥進入尾礦濃密機，底流濃度65%-70%，脫泥效率要求達到85%以上，即溢流中-200目含量不低于給礦中-200目含量的85%。

分級作業采用雙層直線振動篩，篩面尺寸1200×3600mm，上層篩網0.6mm，下層篩網0.12mm。旋流器底流自流給入振動篩，篩分效率要求不低于90%。分級產出三個粒級產品：+0.6mm粗砂（產率約10%）、0.12-0.6mm中砂（產率約65%）、-0.12mm細砂（產率約25%）。三個粒級分別進入各自的重選子系統，粗砂粒級中有用礦物含量較低，采用簡易重選回收后即可拋尾。

洗礦脫泥與分級準備系統的水量平衡設計至關重要。洗礦段用水量約2.5-3.0噸/噸原礦，其中80%以上來自尾礦濃密機的回水，新水補充量不超過0.6噸/噸原礦。旋流器給礦泵和振動篩噴淋水的補加水從回水系統引出，全系統水循環利用率不低于80%。

三、重選富集段：螺旋溜槽與搖床的梯級配合

重選富集段是整線方案中設備數量最多、處理量最大的核心環節，承擔著拋出80%以上脈石石英的任務。

螺旋溜槽粗掃選按三個粒級分別配置。中砂粒級（0.12-0.6mm）選用Φ1200×4圈標準型溜槽，配置粗選16臺、掃選12臺，按“一粗一掃”結構組成閉路循環。細砂粒級（-0.12mm）選用Φ1000×5圈細砂溜槽，配置粗選10臺、掃選8臺。粗砂粒級（+0.6mm）選用Φ1500×3.5圈大直徑溜槽4臺，簡易回收后拋尾。

螺旋溜槽的給礦濃度控制是操作關鍵。中砂溜槽給礦濃度24%-28%，細砂溜槽給礦濃度20%-24%，粗砂溜槽給礦濃度28%-32%。濃度偏離最佳范圍時，通過給礦箱前的補加水調節閥門調整。截取器位置：粗選溜槽設置在距內緣40%-45%槽寬處，以回收率為優先目標；掃選溜槽收窄至30%-35%，以提升掃選精礦品位。

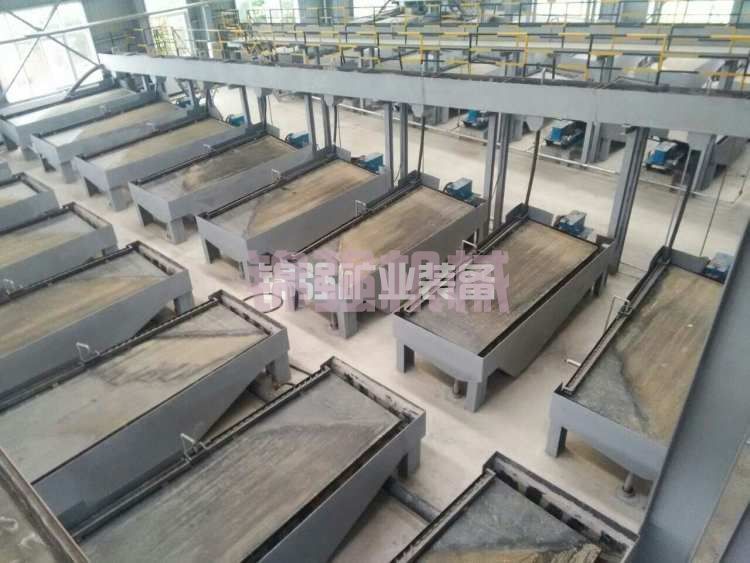

搖床精選再選處理螺旋溜槽產出的混合粗精礦。螺旋溜槽粗精礦產率約為原礦的4%-6%（重礦物總量15%-25%），經濃縮斗脫水至濃度18%-22%后給入搖床。選用6-S型雙層搖床，中砂粒級選用粗砂刻槽床面6臺，細砂粒級選用細砂刻槽床面4臺。

搖床的操作參數：中砂床面沖次95-105次/分鐘、沖程12-14mm、坡度1.5°-1.8°，細砂床面沖次110-120次/分鐘、沖程8-10mm、坡度1.2°-1.5°。搖床精礦為重礦物總量45%-55%的混合重礦物精礦，進入磁選段。搖床中礦返回螺旋溜槽掃選給礦，搖床尾礦作為最終尾礦排出。

重選富集段的綜合回收率（以重礦物計）應不低于90%，尾礦中重礦物總量控制在0.5%以下。這是衡量重選段運行效果的核心指標，也是整線方案回收率的基礎保障。

四、磁選段與靜電分選段的銜接配置

磁選段和靜電分選段共同組成整線方案的精選提純部分，承接重選段產出的混合重礦物精礦，完成鈦鐵礦的分離和鋯英石與金紅石的最終分離。

磁選段采用弱磁選+強磁選兩段結構。弱磁選選用永磁筒式磁選機（CTB-1230，場強250kA/m）2臺并聯，給礦濃度25%-30%。磁性產品為鈦鐵礦精礦（TiO2≥48%），非磁性產品進入強磁選。強磁選選用高梯度立環磁選機（SLon-1500，場強1100kA/m）2臺，處理弱磁選尾礦，分離殘留的細粒鈦鐵礦和弱磁性雜質。強磁選磁性產品返回弱磁選給礦，非磁性產品（鋯英石+金紅石混合物）進入靜電分選段。

磁選段的操作控制要點：弱磁選給礦濃度波動不超過±2%，筒體表面場強不低于額定值的90%；強磁選齒板間隙1.0-1.5mm，每月清理一次齒板，防止堵塞。磁選段鈦鐵礦作業回收率目標為85%-90%，非磁性產品中鈦鐵礦含量控制在1.5%以下。

靜電分選段的給料為磁選非磁性產品，進入電選前需經濃縮、干燥、加熱預處理。濃縮機（NZ-9）將礦漿濃度從15%-20%提升至60%-65%，回轉干燥機（Φ1.5×12m）將含水率降至1%以下，電加熱保溫料倉將物料溫度提升至80-100℃。

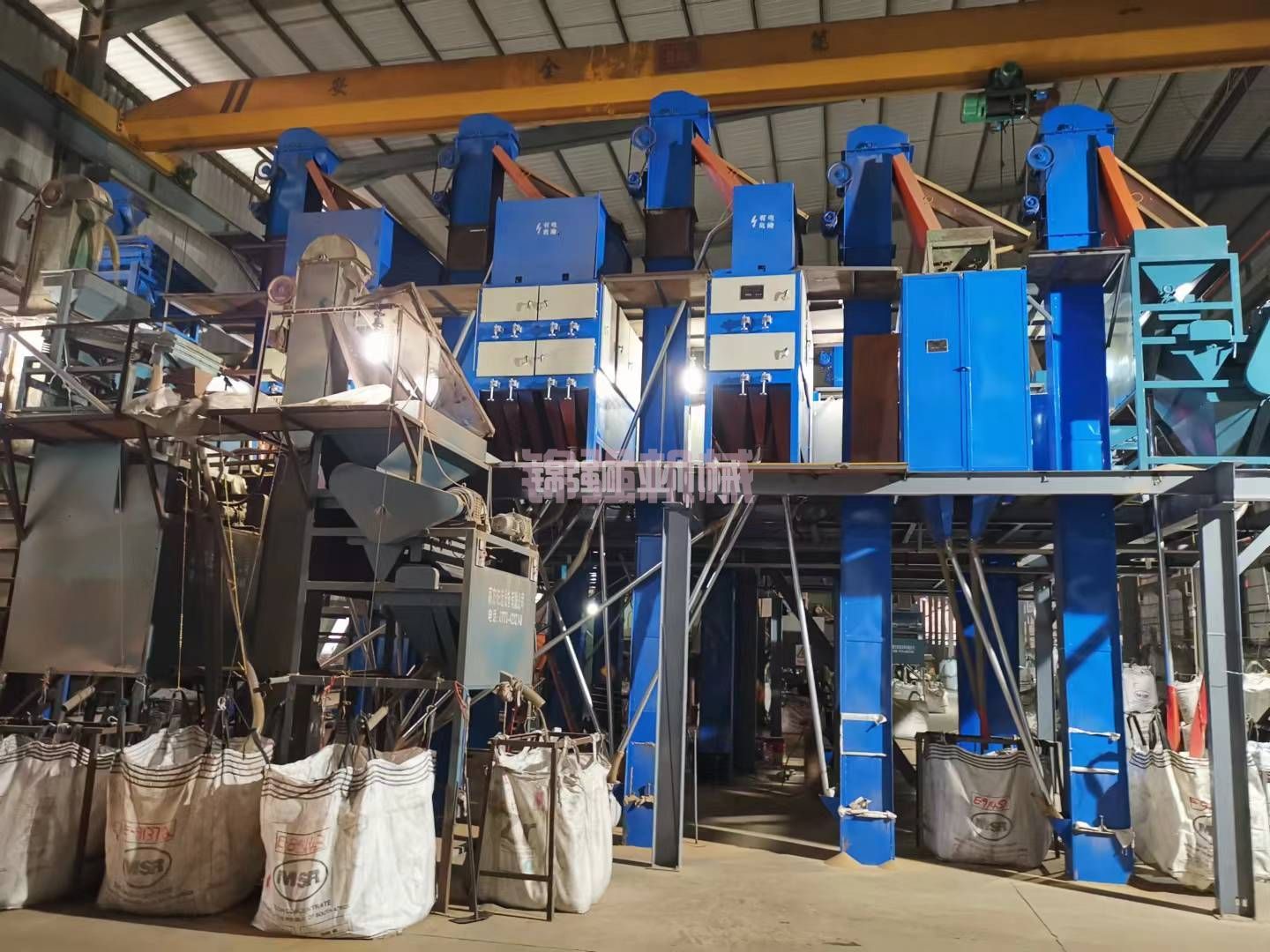

靜電分選采用輥式電選機（YD雙輥，35kV）4臺，按粗選、精選、掃選三段結構配置。粗選2臺以高處理量為目標（電壓25kV、輥速155轉/分鐘），產出鋯英石粗精礦和金紅石粗精礦。精選1臺處理鋯英石粗精礦（電壓32kV、輥速130轉/分鐘），產出最終鋯英石精礦（ZrO2≥65%）。掃選1臺處理金紅石粗精礦（電壓28kV、輥速150轉/分鐘），回收夾帶的鋯英石。

靜電分選段的環境控制要求嚴格：車間環境濕度須低于60%，物料溫度保持在85-100℃，給料層厚度不超過2mm且均勻連續。鋯英石作業回收率目標為86%-90%，金紅石作業回收率目標為75%-80%。

五、整線設備配置清單與參數

以下為處理量100t/h原礦的鋯石重力+磁選+靜電分選聯合選礦整線設備配置清單。

整線設備總臺套數約78臺（含同類型多臺套），總裝機功率約255kW，實際運行功率約195-205kW，噸原礦處理電耗約2.0-2.2kWh（不含尾礦脫水）。

六、整線的物料平衡與水量平衡

物料平衡和水量平衡是整線方案設計的核心技術內容，直接決定各工序設備的規格選型和管道尺寸設計。

物料平衡（以處理量100t/h原礦為基準）

物料平衡數據表明，重選段拋除了原礦91%的物料（脫泥溢流18%+重選尾礦73%），僅9%的物料進入磁電精選段。這正是聯合選礦整線方案的效率優勢所在：大量的脈石在低成本的重量段即被排出，磁電精選段只需處理少量高濃度物料，設備規格大幅縮小。

水量平衡（以處理量100t/h原礦為基準）

水量平衡設計的關鍵在于回水系統的高效運行。尾礦濃密機的溢流、精礦過濾的濾液、干燥機冷凝水均匯入回水池，經沉淀后由回水泵分配至各用水點。回水利用率要求達到80%以上，新水補充量不超過總用水量的20%。

七、整線安裝調試與試運行方案

整線安裝調試分為設備安裝、單機調試、聯動調試和負荷試運行四個階段推進。

設備安裝階段（周期8-10周）。安裝順序為先主廠房鋼結構、再設備基礎和預埋件、后設備就位和管道連接。螺旋溜槽組的安裝平臺水平度誤差不超過±2mm/全長。搖床基礎單獨澆筑，與周圍平臺設減振縫隔離。磁選機筒體水平度誤差不超過0.5mm/m。電選機高壓系統安裝時，電極與輥筒間隙按照設備圖紙精確調整，絕緣部件安裝前做絕緣耐壓測試。

單機調試階段（周期2-3周）。每臺設備單獨空載運行2-4小時，檢測電機電流、軸承溫升（≤40℃）、振動值和噪音水平。電選機高壓系統逐步升壓至工作電壓，檢查電暈放電狀態和絕緣性能，確認無爬電和擊穿現象。

聯動調試階段（周期3-4周）。先以清水為介質進行水聯動，檢查各段自流坡度、泵站流量匹配和管道密封性。確認無誤后以原礦為物料，按設計處理量的50%開始負荷聯動，穩定運行24小時后提升至75%、90%、100%。每級負荷穩定運行24小時，對各段給礦、精礦和尾礦同步取樣分析，繪制全流程金屬平衡表。

負荷試運行階段（周期15-30天）。以100%設計處理量連續運行，執行正式生產班次制度，每日匯總檢測數據。試運行期間允許參數微調，但調整幅度逐步收窄。試運行的最后7天進行72小時連續性能考核，考核期內所有指標（處理量、精礦品位、回收率、含水率、運轉率、電耗）達到設計保證值即為合格。

八、技術經濟指標與方案實施建議

按設計條件（原礦處理量100t/h，年運行6000小時，原礦含鋯英石2.0%、鈦鐵礦1.5%、金紅石0.5%）運行，整線方案的綜合技術經濟指標如下。

鋯石重力+磁選+靜電分選聯合選礦整線方案是國內鋯鈦砂礦加工領域技術最成熟、應用最廣泛的工藝路線。方案通過重力選礦的大規模拋尾、磁選的鈦鐵分離和靜電分選的鋯鈦最終分離，實現了從低品位原礦到高品位單一精礦的全流程加工。方案實施的核心在于各工序段的濃度銜接和設備參數的精確匹配，安裝調試階段的工作扎實程度直接決定投產后的運行穩定性。如需針對特定礦樣進行整線方案的定制化設計，可提供原礦性質分析報告和產能目標，我司將通過試驗驗證確定最佳工藝參數并出具包含設備清單、布置方案、投資估算的完整整線方案。
