先說三個重點
鋯英砂磁選靜電分離成套系統是干法選礦的核心裝備組合，專用于重選粗精礦的終端提純，將ZrO?品位從50-55%提升至65%以上
系統采用“弱磁除鐵+強磁除雜+靜電鋯鈦分離”三段式結構，全程干法作業，不產生廢水
成套系統的設計關鍵在于各段設備的處理能力匹配和物料銜接的流暢性，單機性能再好在銜接處卡料也是失敗的

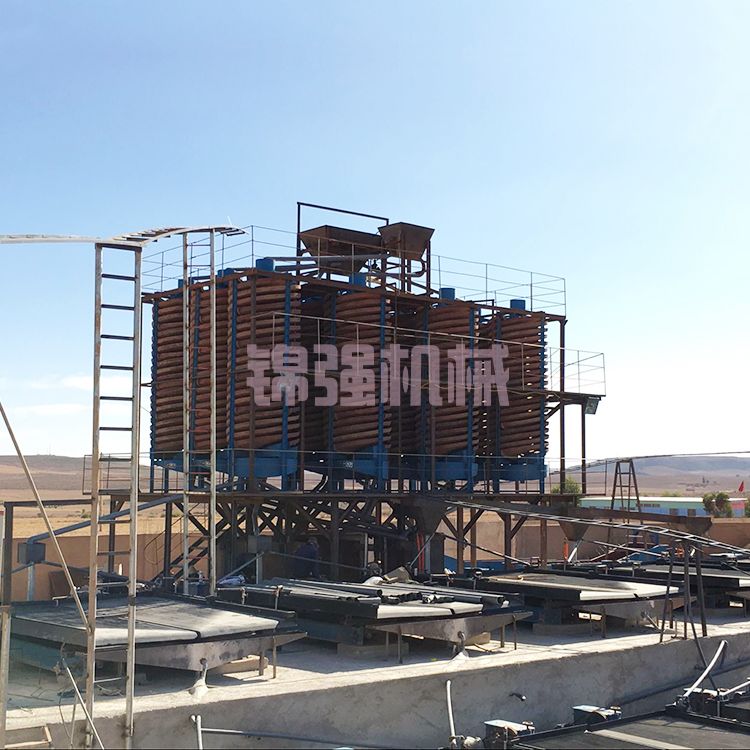

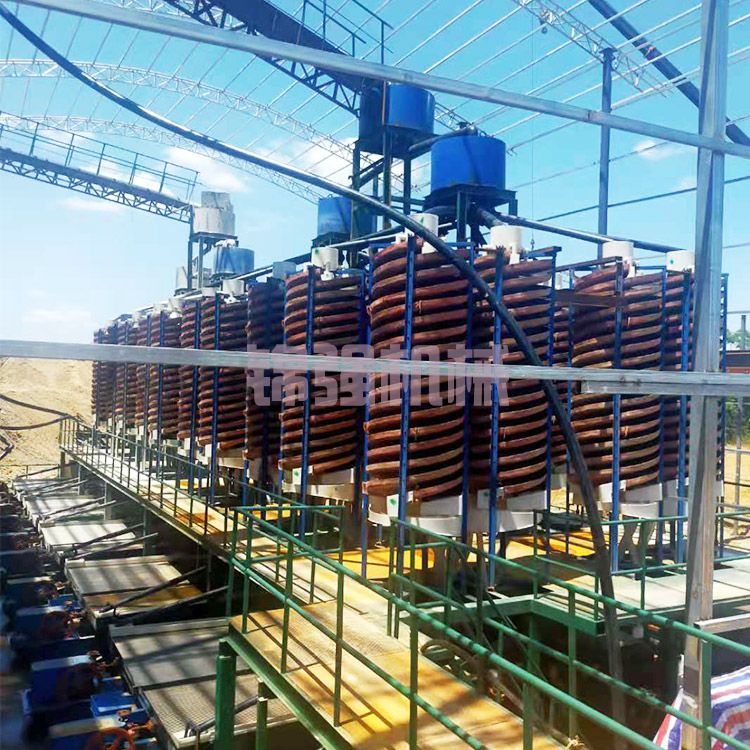

重選車間出來的粗精礦，ZrO?品位卡在50-55%上不去了。這不是重選沒做好，而是物理比重分選的極限就在這里——剩下的雜質礦物比重跟鋯英石太接近，搖床沒有能力把它們分開。
要突破這個品位天花板，必須上干法磁選靜電分離。鋯英砂磁選靜電分離成套系統就是專門干這個活的，它把磁選和靜電分選兩種干法技術整合成一條完整的生產線，入料是50-55%的粗精礦，出料是65%以上的合格精礦。
這套系統的工作原理基于兩種礦物物理特性的差異：
磁選利用的是礦物磁性的不同。鋯英石是非磁性礦物，而鈦鐵礦、磁鐵礦、獨居石、石榴石等雜質礦物具有不同強度的磁性。磁選機通過磁場把這些磁性雜質從鋯英石中分離出去。
靜電分選利用的是礦物導電性的差異。鋯英石是非導體（絕緣體），金紅石是半導體，兩者在高壓電場中的行為完全不同，靜電分選機能干凈地把它們分開。
鋯英砂磁選靜電分離成套系統最適合的入料條件是：入料ZrO?品位在48-55%之間、水分＜1%、粒度集中在0.08-0.3mm、金紅石含量不超過入料的25%。只要入料滿足這些條件，系統就能穩定產出ZrO?≥65%的合格精礦。
第一段：磁選除雜（弱磁+強磁組合）
磁選段是系統的第一道防線，負責把帶磁性的雜質礦物從入料中拔除。
干燥后的粗精礦通過振動給料機均勻送入永磁弱磁選機，場強0.2-0.35T，主要去除磁鐵礦和粗粒鈦鐵礦。弱磁選的產率大約占入料的3-8%，這部分磁選產物可以作為鐵精礦副產品銷售。
弱磁選的非磁性產品進入立環高梯度強磁選機，背景場強1.0-1.4T。強磁選的任務是去除獨居石、石榴石和細粒鈦鐵礦。強磁選的產率約占入料的6-15%，這部分物料含稀土和鈦，可以單獨收集。
強磁選的非磁性產品就是鋯英石和金紅石的混合物，兩者合計含量通常在85-92%。這個混合物料進入靜電分離段。
磁選段的核心操作參數是兩個場強設定和給料厚度控制。弱磁場強高了會把部分連生體帶進磁性產品造成鋯損失，低了則除鐵不徹底。給料厚度超過磁選機的有效作用深度時，底層的磁性顆粒吸不到，雜質去除率直線下降。
第二段：靜電分離（鋯鈦分家）
混合物料進入高壓靜電分選機，這是整套系統的核心技術單元。靜電分選機由給料系統、加熱保溫系統、滾筒電極、電暈電極、靜電電極、產品分隔板和高壓直流電源組成。
物料落在接地的旋轉滾筒上，隨滾筒進入電暈電場區域。金紅石（半導體）獲得電荷后迅速將電荷轉移到滾筒上，被靜電電極吸附后脫落進入導體產品槽。鋯英石（非導體）不易導電，吸附的電荷無處釋放，隨滾筒轉到后方落入非導體產品槽。
靜電分離段的作業級數直接影響最終精礦品位。標準配置為三段作業：粗選、掃選、精選。粗選段以回收率為優先，產出初級鋯英石產品（品位60-63%）。掃選段處理粗選尾礦，回收夾帶的鋯英石。精選段對初級產品做二次分選，產出最終65%以上精礦。
三段作業的電壓設定梯度遞減——粗選18-22kV，掃選22-25kV（更高電壓是為了把難分離的顆粒也拽出來），精選20-24kV。滾筒轉速粗選和掃選160-180轉/分鐘，精選120-140轉/分鐘（慢速保證分選精度）。
第三段：產品收集與除塵
靜電分離產出的鋯英石精礦、金紅石精礦和尾礦分別進入各自的產品倉。產品倉的底部設螺旋卸料閥，控制出料流量。
整個系統全程在負壓下運行，各設備的進出料口、皮帶轉運點、振動給料點都設有吸塵罩。粉塵經管道進入布袋除塵器收集后返回系統或單獨打包外售。除塵器的排放濃度控制在30mg/Nm3以下，滿足環保標準。
以處理量2噸/小時（入料）的規模為例，完整的鋯英砂磁選靜電分離成套系統配置如下：
預處理設備：電磁振動給料機2臺、皮帶輸送機（帶金屬探測）2臺、緩沖料斗及閘門1套。
磁選設備：永磁筒式弱磁選機（Φ400×600）2臺、立環高梯度強磁選機（SLon-500型或同等規格）2臺、磁選機配套給料裝置4套。
靜電分選設備：高壓靜電分選機（Φ300×600型）3臺，配高頻高壓直流電源3套，電極調節機構及加熱保溫裝置。
產品收集設備：螺旋輸送機3臺、斗式提升機2臺、精礦倉（鋯英石、金紅石各1個）、尾礦倉1個。
除塵系統：布袋除塵器1臺（處理風量8000-10000m3/h）、風機1臺、除塵管道及吸塵罩1套。
控制系統：PLC控制柜1臺、工控機1臺、操作站1個、各單機變頻器和現場儀表。
整線設備總投資約280-400萬元（國產設備），全進口配置約600-800萬元。主要差異在靜電分選機的品牌和電源質量上。國產靜電分選機技術已成熟，性價比高；進口設備在高電壓穩定性和電極壽命上有優勢，適合對精礦品質要求極高（比如要出口到日本市場）的項目。
給料均勻性是第一位。 磁選機和靜電分選機對給料厚度的波動非常敏感。厚了底層的顆粒處理不到，薄了設備效率發揮不出來。在每臺設備前配電磁振動給料機，配合閘門調節，保證料層厚度穩定在設備設計值±5%的范圍內。操作工每2小時檢查一次各給料點的料層情況。
溫度控制是靜電分離的生命線。 入料含水率必須≤1%，物料溫度保持在35-50℃。溫度低了，顆粒表面可能凝結水膜影響導電性；溫度高了（超過60℃），金紅石的導電特性會偏移，分選位置改變。靜電分選機自帶的加熱裝置要提前30分鐘預熱，確保滾筒表面和物料溫度穩定后再送料。
電極間隙需要定期檢查和調整。 電暈電極和靜電電極在工作過程中可能因振動或物料摩擦發生位移，電極間隙偏離最佳值時，分選精度會明顯下降。建議每班次檢查一次電極間隙，用塞尺測量并記錄數據。如果發現間隙均勻性變差，及時調整固定螺栓。每運行500小時做一次電極的全面清理，去除表面粘附的粉塵和礦物顆粒。
除塵器清灰頻率要匹配產塵量。 除塵器的壓差超過1500Pa時必須清灰，否則除塵效率下降，車間粉塵濃度升高，還會影響整個系統的負壓平衡。建議每4小時檢查一次脈沖噴吹系統的工作狀態，確保壓縮空氣壓力在0.5-0.7MPa之間。
噸入料綜合加工成本約90-140元（不含人工），構成如下：
電耗約45-65度/噸，按0.6元/度計算，約27-39元。磁選機功率10-20kW/臺，靜電分選機15-30kW/臺，除塵風機30-55kW，整線裝機功率約150-220kW，實際運行功率約100-160kW。
耐磨件及易耗品消耗約15-25元/噸，包括磁選機磁介質（更換周期6-12個月）、靜電分選機電極（更換周期12-18個月）、給料皮帶和輸送帶。人工成本約20-30元/噸（三班制操作人員4-6人）。設備維護及折舊約20-40元/噸。
| 對比項 | 干法磁電系統 | 濕法浮選系統 |
|---|---|---|
| 生產環境 | 全程干法，無廢水排放 | 需要藥劑和大量水，尾水處理成本高 |
| 占地面積 | 約600-1000㎡ | 約1200-2000㎡ |
| 設備投資 | 280-400萬（2t/h規模） | 400-600萬（同等規模） |
| 運行成本 | 90-140元/噸 | 150-220元/噸 |
| 精礦品位 | 穩定≥65% | 可達66%以上 |
| 環保審批難度 | 低（只有粉塵排放） | 高（廢水、藥劑殘留） |
對于海濱砂礦來源的粗精礦，干法磁電系統的分離精度完全夠用。只有當粗精礦中鋯英石和金紅石的嵌布關系極其復雜、連生體含量特別高時，濕法浮選才有優勢。這類情況在國內項目中不到10%。
山東省某選廠，入料為內蒙來源的重選粗精礦，ZrO?品位52.3%，金紅石含量18.5%，F(xiàn)e?O? 2.1%，水分0.8%，粒度-0.15mm占72%。
配置2t/h成套系統：弱磁選機2臺+強磁選機2臺+靜電分選機3臺（粗選、精選、掃選各1臺）。
運行數據：弱磁選產率5.2%（鐵精礦，含F(xiàn)e?O? 62%）；強磁選產率11.8%（鈦稀土粗精礦，含TiO? 38%、REO 5%）；靜電分選鋯英石精礦產率入料的53.5%，ZrO?品位66.1%，回收率91.2%；金紅石精礦產率入料的18.2%，TiO?品位90.8%，回收率83.5%。噸入料加工綜合成本112元。設備投資345萬元，投產第10個月收回成本。
如果你的粗精礦ZrO?在48-55%之間、年產量超過2000噸，上這套鋯英砂磁選靜電分離成套系統是劃算的。品位從50%提到65%的價格增幅，足以覆蓋設備投資和運行成本還有余。
如果粗精礦ZrO?低于45%，先不要上磁電系統——應該先檢查重選流程是否有優化空間，或者增加搖床精選段數。入料品位太低時磁電系統的處理效率和經濟性都不理想。
如果年產量低于1500噸，建固定系統的單位投資太高，可以考慮委托外部加工或者租賃移動式處理設備。等規模上來了再上自己的固定系統。
把你的粗精礦樣品和成分?jǐn)?shù)據發過來。我們做磁選和靜電分離的條件試驗，用實際數據告訴你能達到的品位和回收率。系統方案和報價隨試驗報告一起出。設備交貨期60天，現場安裝調試15天，從簽約到產出合格精礦最快3個月。
