先說三個重點
錫石重砂重力磁選靜電聯合選礦系統是針對錫砂礦中錫石與多種重礦物伴生、各礦物物理性質差異顯著的特點，將重力分選、磁選和靜電分選三種技術手段集成在一個系統中的一體化錫回收方案。錫石比重6.8到7.1，是重砂礦物中密度最高的礦物之一，重力分選是回收錫石最核心的手段。但錫砂礦中常伴生鈦鐵礦（中等磁性）、磁鐵礦（強磁性）、鋯英石（非磁性非導體）、金紅石（導體）等多種礦物——重選只能將錫石與石英砂分開，無法將錫石與這些重礦物彼此分離。聯合選礦系統的設計邏輯很清晰：重力段負責最大處理量下的尾礦拋除和錫石預富集，磁選段負責去除磁性礦物（鈦鐵礦和磁鐵礦），靜電段負責將錫石（非導體）與金紅石（導體）和鋯英石（非導體）分離開。三段配合形成從粗精礦到最終錫精礦的完整回收鏈條。一套完整的聯合系統可將原礦中0.1%到0.5%的錫石富集為Sn≥60%的最終錫精礦，綜合回收率78%到85%。錫石的一體化回收不是三種設備的拼裝，而是三種物理分選手段在三個粒級上的精準分工和系統配合。
錫石是所有錫礦物中唯一具有工業價值的礦物。它的比重極大，重力分選是最有效的手段。但問題出在伴生礦物上。
錫砂礦從來不是純凈的錫石礦床。沖積砂礦中錫石常與鈦鐵礦、磁鐵礦、鋯英石、金紅石、獨居石伴生。海濱錫砂礦中還有大量鋯英石和鈦鐵礦。這些重礦物的密度都在4.0到5.0之間，與錫石（6.8到7.1）的密度差雖然存在，但搖床和螺旋溜槽的分選精度有限，重選無法將它們徹底分開。
重選產出的粗精礦中，錫石品位通常只有5%到15%，其余全是鈦鐵礦、鋯英石、金紅石等重礦物。如果只靠重選，錫精礦品位永遠做不到60%。
三種方法的分工很明確。重力分選做兩件事——先把錫石從石英砂中大規模地提出來，再把粗精礦中殘留的輕質脈石進一步剔除。磁選做一件事——把磁性礦物（鈦鐵礦、磁鐵礦）從粗精礦中分離出去。靜電分選做最后一件事——把錫石（非導體）從金紅石（導體）和鋯英石（非導體但導電性與錫石有差異）中區分出來。
三種方法在錫石回收中的角色不是并列的，而是遞進的。重力段解決“量”的問題——處理最大量的物料。磁選段解決“類”的問題——按磁性把礦物分組。靜電段解決“質”的問題——最終提純到商品級品位。
錫石重砂重力磁選靜電聯合選礦系統從前到后分為六個功能段。

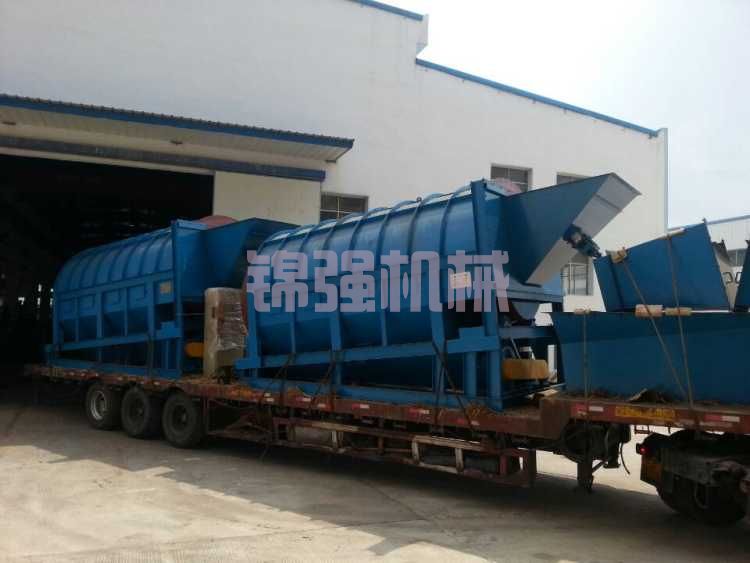

第一段是原礦準備與篩分分級。圓筒洗礦機或振動篩將原礦中的礫石、粗砂和細泥分別分離，按粒度分成不同粒級分別處理。洗礦和脫泥確保進入重選的物料不含過多的黏土和細泥。
第二段是重力粗選。螺旋溜槽和跳汰機在這個階段完成大宗拋尾。重礦物總含量從原礦的0.5%提升到粗精礦的10%到20%，同時拋除85%到90%的尾礦。
第三段是重力精選。搖床將粗精礦進一步提純，重礦物總含量提升到60%到80%，其中錫石品位從5%提升到15%到25%。搖床產出的中礦返回粗選或單獨處理。
第四段是脫水干燥。濃密機、壓濾機和回轉烘干機將重選精礦的含水率從30%降到0.5%以下，為干式磁選和電選做準備。干燥溫度控制在150到200攝氏度，錫石在這個溫度下性質穩定。
第五段是磁選除雜。三盤磁選機或干式強磁選機將鈦鐵礦和磁鐵礦從錫石精礦中分離出去。磁選后的非磁性產品進入靜電分選段。
第六段是靜電提純。高壓電選機利用錫石（非導體）與金紅石（導體）的導電性差異，將兩者徹底分開，產出最終錫精礦（Sn≥60%）和金紅石精礦（TiO?≥92%）。
重力分選段是聯合系統中處理量最大的部分，也是整個系統回收率的決定性環節。重力段做得好，后續磁選和電選才有操作空間；重力段做得不好，再多磁選電選也救不回來。
粗粒跳汰回收。 篩分后的+0.5毫米粗粒物料進入鋸齒波跳汰機。跳汰機利用垂直脈動水流使錫石（比重6.8）與石英砂（比重2.65）快速分離。一段跳汰粗選就能把錫品位從0.2%提升到3%到5%，拋除80%以上的尾礦。跳汰機是“能收早收”原則的第一次體現——在錫石尚未因輸送和泵送產生過粉碎之前就把它回收。

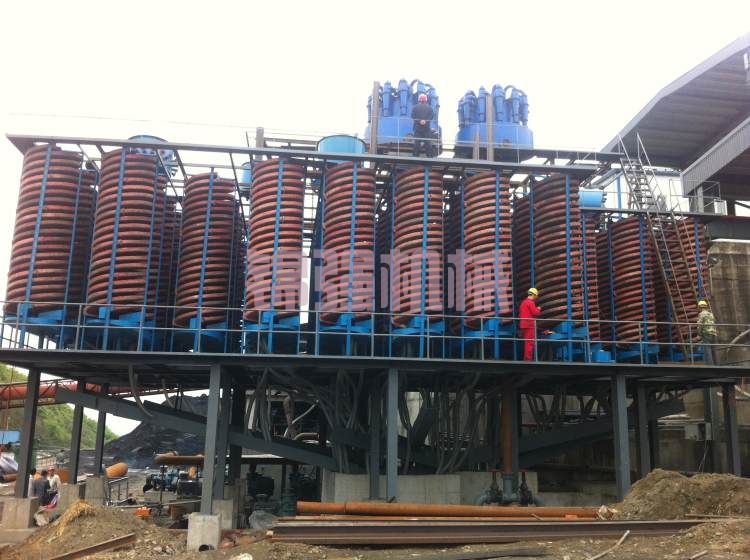

螺旋溜槽大規模拋尾。 -0.5+0.1毫米的中粒物料進入螺旋溜槽系統。螺旋溜槽采用“一粗一掃”配置，處理量最大、運營成本最低。粗選螺旋將重礦物總含量從3%提升到60%到80%，掃選螺旋回收尾礦中流失的錫石。螺旋段一次作業就能拋除90%以上的尾礦。
搖床高精度精選。 螺旋粗精礦和跳汰精礦合并進入搖床系統。搖床是這個粒級范圍分選精度最高的設備。一段搖床可以將錫品位從3%到5%提升到15%到25%。搖床的富集比可達15到30倍，是重力段中“質量”提升最顯著的環節。
細泥離心回收。 -0.03毫米的礦泥中錫石含量雖然不高（通常占總錫量的5%到15%），但如果不回收，綜合回收率就要損失幾個百分點。離心選礦機利用離心力（50到100倍重力）強化細粒錫石的沉降，對-0.03毫米粒級的回收率可達60%到75%。離心精礦（錫品位3%到8%）進入礦泥搖床進一步提純，品位提升至20%到30%后與主流程精礦合并。
重力分選段產出的粗精礦，錫品位通常在15%到25%，重礦物總含量80%到90%。這個品位距離最終產品（Sn≥60%）還有一段距離，但已經為磁選和電選創造了良好的給料條件。
重力段粗精礦中含有大量鈦鐵礦（TiO?含量40%到50%）和少量磁鐵礦。這些礦物如果不去除，會嚴重污染最終錫精礦——鈦鐵礦中的鐵和鈦會降低錫精礦品位，磁鐵礦中的鐵同樣造成雜質超標。
磁選段的任務就是在錫石（非磁性礦物）進入電選之前，把鈦鐵礦和磁鐵礦先分離出去。
脫水干燥。 粗精礦進入磁選段之前必須經過脫水干燥。濃密機將礦漿濃度提升至55%到60%，壓濾機或陶瓷過濾機將含水率降至8%到10%，回轉烘干機將含水率降至0.5%以下。干燥溫度控制在150到200攝氏度，這個溫度區間足以去除水分，又不會改變礦物表面性質。
干式分級。 干燥后的物料經高頻振動篩分級，將粒度控制在0.1到0.3毫米范圍內。不同粒級的礦物在磁選中的行為差異顯著，分級后分別處理可以獲得更好的分選效果。
三段磁選。 三盤磁選機是磁選段的核心設備。弱磁選（0.2T）先去除磁鐵礦，中磁選（0.6T）吸附鈦鐵礦，強磁選（1.3T）吸附獨居石和石榴石。非磁性產品（錫石+鋯英石+金紅石）進入靜電段做最終分離。磁選段產出的鈦鐵礦精礦TiO?品位可達46%到48%，可作為副產品銷售。
磁選段的場強分界點需要針對礦石特性精確設定。不同來源的粗精礦，鈦鐵礦的磁性可能因氧化程度不同而有差異。投產后應定期檢測磁選精礦和尾礦的品位，根據檢測結果微調場強參數。
磁選段的非磁性產品中，錫石、鋯英石和金紅石三者混在一起。磁選已經拿它們沒辦法了——三者都是非磁性礦物。但它們的導電性有差異，靜電分選利用這個差異完成最終分離。
錫石是非導體。 在高壓電場中，錫石獲得電荷后釋放緩慢，被吸附在轉鼓表面，隨轉鼓轉動至后方被毛刷刷落至非導體產品收集槽。
金紅石是導體。 金紅石獲得電荷后迅速釋放，在離心力作用下被拋離至導體產品收集槽。
鋯英石的導電性介于兩者之間。 在實際操作中，鋯英石的導電性接近錫石，通常與錫石一起進入非導體產品。如果要求同時產出高品位錫精礦和高品位鋯英石精礦，需要增加兩段甚至三段電選，或引入浮選作為補充。
高壓電選機的電壓控制在20到25千伏，輥筒溫度75到80攝氏度。物料進入電選機之前需要預熱至60到80攝氏度，降低礦物表面吸附水對導電性的干擾。電壓波動超過±1千伏時，分選效果就會出現明顯變化，建議配置自動穩壓裝置。
一段電選可將錫精礦品位從20%到25%提升至50%到55%。二段電選可將品位提升至60%以上。對于Sn≥65%的高品位產品，可能需要三段電選或配合搖床再選。
錫石重砂重力磁選靜電聯合選礦系統的價值不在于三種方法的簡單疊加，而在于它們之間的協同效應。
重力段為磁選段創造了條件。如果沒有重力段的大宗拋尾，磁選段要處理的物料量是現在的20到30倍，磁選機的臺數要多出幾十臺，投資和能耗都無法承受。重力段把物料量從100%壓縮到3%到5%，磁選段才有經濟性。
磁選段為靜電段創造了條件。如果沒有磁選段去除鈦鐵礦，靜電段的給料中會含有大量磁性礦物。這些磁性礦物在高壓電場中的行為與錫石不同，會干擾電選的分選效果。磁選段把鈦鐵礦和磁鐵礦先分離出去，靜電段的給料才足夠純凈。
三段之間的物料量逐級減少。重力段處理原礦100%，產出粗精礦3%到5%。磁選段處理粗精礦3%到5%，產出非磁性產品1%到2%。靜電段處理非磁性產品1%到2%，產出最終錫精礦0.5%到1%。物料量逐級減少，設備規格也逐級減小。這種梯級遞減的結構，是聯合選礦系統經濟性的根本來源。
廣西某沖積錫砂礦聯合選礦系統。 日處理原礦500噸，原礦錫品位0.25%到0.35%。系統配置為圓筒洗礦機洗礦、振動篩分級（篩孔3mm）、鋸齒波跳汰機粗選（一粗一掃）、螺旋溜槽掃選（一粗一掃）、搖床精選（一精一掃）、離心機回收細泥、回轉烘干機干燥、三盤磁選機三段磁選、高壓電選機兩段電選。產出錫精礦Sn 61.5%，鈦鐵礦精礦TiO? 46%，綜合回收率82%。
馬來西亞某海濱錫砂礦聯合選礦系統。 日處理原礦1000噸，原礦含錫0.15%到0.25%，伴生鈦鐵礦和鋯英石。系統配置為圓筒篩篩分、水力旋流器脫泥、螺旋溜槽一粗一掃、搖床精選、干燥分級、三盤磁選機三段磁選、高壓電選機兩段電選。產出錫精礦Sn 60.5%，鈦鐵礦精礦TiO? 47%，鋯英石精礦ZrO? 65%。錫綜合回收率80%。
粒級劃分是系統設計的基礎。 +0.5毫米走跳汰機，0.1到0.5毫米走螺旋溜槽和搖床，-0.1毫米走離心機和細粒搖床。粒級劃分不清晰，粗粒進入螺旋會跳槽，細粒進入跳汰機會跑掉。篩分和分級設備的選型是系統設計的起點。
重力段的回收率決定了整條系統的上限。 如果重力段回收率只有75%，磁選和電選做得再好，整條系統的綜合回收率也不可能超過75%。重力段的設計應追求最大回收率而非最大品位——寧可讓粗精礦品位低一些，也要把錫石盡可能多地收回來。粗精礦品位低的問題可以靠磁選和電選解決，但粗精礦中流失的錫石是無法挽回的。
磁選的場強分界點需要針對礦石特性精確設定。 不同來源的粗精礦，鈦鐵礦的磁性可能因氧化程度不同而有差異。弱磁選、中磁選和強磁選的場強分界點需要通過條件試驗確定。投產前應做系統的磁選條件試驗，繪制場強-品位-回收率曲線，找到最佳的分界點。
靜電分選的溫度控制至關重要。 電選對溫度和電壓波動非常敏感。溫度波動超過±5攝氏度，分選效果就會出現明顯變化。電選機前應設置預熱裝置，確保給料溫度恒定在60到80攝氏度。
三種方法的配合需要統一的控制邏輯。 重力段的給礦濃度影響螺旋和搖床的分選效果，進而影響磁選和電選的給料品質。磁選段的場強變化會影響靜電段的給料組成。各段的操作參數不能獨立調整，需要從整條系統的角度統一協調。建議配置中央控制系統，實時監測各段的運行參數和產品指標，根據系統整體表現統一調節各段的操作參數。
錫石重砂重力磁選靜電聯合選礦系統不是重力、磁選和靜電設備的簡單排列。從原礦到錫精礦，中間跨越了重選、磁選、電選三個技術領域，各段的產能匹配、物料銜接和參數協調都需要系統優化。選型的時候，先搞清楚原礦的錫品位、粒度分布、伴生礦物組成和預期的產品指標，再?zèng)Q定聯合系統的具體配置。這些基礎數據拿不準，系統方案做得再好也是白搭。
把原礦的工藝礦物學數據、處理規模和產品要求發過來，我們可以幫你做一個初步的錫石重砂重力磁選靜電聯合選礦系統方案配置。
