先說三個重點

刻槽深度直接決定了床面上水流渦流的強度和礦物分層的空間。深度過大，渦流過強會沖散已沉降的重礦物層；深度過淺，渦流不足則輕礦物無法有效懸浮，精礦帶難以形成。刻槽寬度影響礦粒在槽內的停留時間和分選容積，寬度偏窄適合細粒級分選但處理量受限，寬度偏寬處理量大但細粒錫石容易逃逸。刻槽角度（兩側面坡度）是控制輕重礦物橫向運動速度差的“調節閥”——迎水面坡度緩、背水面坡度陡的非對稱設計，能有效增加重礦物向精礦端的輸送效率，同時強化輕礦物的橫向排出。

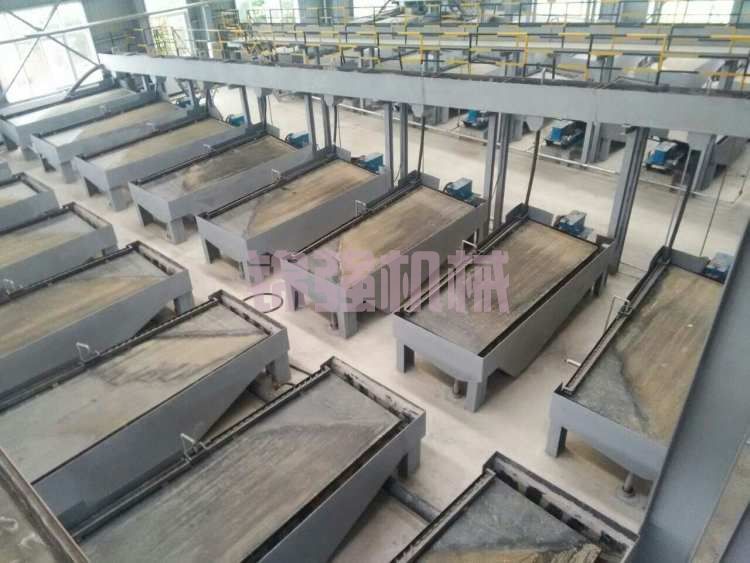

錫礦搖床床面上的分帶，看起來像是礦漿自己“排好了隊”——重礦物聚在精礦帶，輕礦物流向尾礦側，中礦夾在中間。但實際上，這條“隊”能不能排好，很大程度上取決于床面上那些看似不起眼的刻槽。

刻槽是搖床床面上沿縱向（精礦端到尾礦端方向）開鑿的一系列溝槽，斷面通常呈梯形或三角形。它的作用是讓橫向水流流過時在溝槽內形成渦流，渦流和床面搖動的共同作用使礦砂層松散并按密度分層。重礦物轉入下層，輕礦物轉向上層——這個過程叫“析離分層”。沒有刻槽，床面上的礦漿就是一攤“死水”，密度再大的錫石也沉不下去。

刻槽的深度、寬度和角度，就是決定這個“析離分層”過程能不能高效完成的三個核心參數。下面逐一拆解。

刻槽深度：渦流的油門與分層的空間

刻槽深度是三個參數中最直觀的一個——溝槽挖得越深，礦粒沉降的空間就越大，渦流的強度也越強。但這個“越深越好”是有限度的。

深度適中的刻槽，能讓水流在槽內形成適度的渦流。這種渦流的作用是“攪動”——把礦砂層攪松，讓重礦物有機會往下沉，輕礦物有機會往上浮。礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，礦粒在重力、橫向流水沖力、床面往復運動的共同作用下按比重和粒度分層。刻槽深度就是給這個分層過程提供“空間”——深度夠了，重礦物才能沉到槽底不被水流沖走。

但深度過大也有麻煩。渦流太強會把已經沉降到底部的重礦物重新卷起來，精礦帶變窄變薄，細粒錫石容易被沖進尾礦。有資料顯示，細砂床面搖床的刻槽深度一般控制在三到五毫米。這個數值雖然來自金礦，但對錫礦細粒級分選同樣有參考價值——細粒錫石需要的是“溫和”的渦流，而不是“猛烈”的翻攪。

對于礦泥級別的超細粒錫石（-37微米），刻槽深度還要更淺。YT-CF型細泥搖床的設計將床條槽溝底坡坡度定為百分之零點一六到零點二四，只為普通刻槽搖床的四分之一到二分之一，幾乎近于水平。為什么？因?yàn)?37微米的錫石與床面的摩擦力和吸附力相當大，稍有阻礙都對細粒錫石的前進不利。刻槽太深反而成了細粒錫石前進的“絆腳石”。

不同粒級對應不同的刻槽深度——粗砂用矩形床條（相當于深槽），細砂用梯形床條（中深槽），礦泥用刻槽床面（淺槽）。這個“粗深細淺”的規律，就是根據各粒級礦物對渦流強度的不同需求來的。

刻槽寬度：分選容積的調節閥

刻槽寬度決定了兩個關鍵因素：礦粒在槽內的停留時間，以及單臺搖床的處理能力。

寬度大的刻槽，選別容積大，礦漿在槽內停留時間長，礦物有更充足的時間完成分層。這對于粗粒級物料尤其重要——粗粒重礦物沉降慢，需要更長的沉降路徑。同時，寬槽的處理量也更大，適合粗選作業。

寬度小的刻槽，選別容積小，停留時間短，但分選精度更高。細粒錫石在窄槽中更容易被“捕捉”——槽窄了，水流速度相對加快，輕礦物被快速沖走，重礦物則因?yàn)槊芏却蟪两翟诓鄣祝蝗菀妆凰鲙稹＜?xì)砂和礦泥搖床采用刻槽床面，本質上就是用更窄更淺的槽來換取更高的分選精度。

有專利技術公開了一種刻槽結構，相鄰選礦刻槽之間的距離為十四毫米，刻槽深度為七毫米。這個“槽距十四毫米、槽深七毫米”的組合，代表了一種兼顧處理量和分選精度的設計思路。

云南錫業的一項專利也顯示，改進的刻槽搖床在粗復選區坡度為百分之零點五到一點五，精復選區坡度為百分之零點二到一點零，粗復選區的坡度大于精復選區的坡度，由粗選區向粗復選區的槽溝尖滅均分由一條過渡為二條。這種“由一條過渡為二條”的設計，本質上是把粗選區較寬的槽逐漸“細化”為精選區較窄的槽——寬度在床面不同區域是變化的，不是一成不變的。

刻槽角度：輕重礦物分道的分岔口

刻槽角度可能是三個參數里最容易被忽視的一個，但它在精礦帶形成中的作用絲毫不亞于深度和寬度。

刻槽角度通常指刻槽兩側面的坡度。一項新型搖床的專利技術顯示，刻槽右側面坡度為零點四三到零點五三，左側面坡度為五點六到十九。兩側面坡度相差如此之大——一面接近水平（0.43-0.53），一面接近垂直（5.6-19）——這不是設計缺陷，而是有意為之。

非對稱的刻槽斷面，讓水流在槽內形成定向的渦流。水流從緩坡一側流入，在槽底轉向后從陡坡一側流出，產生一個指向精礦端的切向力。這個力疊加在床面的縱向差動運動上，讓重礦物獲得更大的縱向速度向精礦端運動，而輕礦物則在橫向水流的推動下更快地流向尾礦側。重礦物具有較小的橫向速度和較大的縱向速度，輕礦物則相反——刻槽角度的非對稱設計，就是為了放大這個速度差。

粗復選區和精復選區的坡度也有明確分工。粗復選區坡度較大（百分之零點五到一點五），目的是快速淘汰大量脈石；精復選區坡度較小（百分之零點二到一點零），目的是精細分選、保護細粒錫石不被沖走。坡度從粗選到精選逐漸減小，與刻槽深度從深到淺、寬度從寬到窄的變化趨勢是一致的——越往后端，分選越精細，參數越“溫和”。

三個參數的協同組合

刻槽深度、寬度、角度不是三個獨立變量，它們在床面不同區域有不同組合。

粗選區靠近給礦端，物料量大、粒度粗。這里的刻槽深一些、寬一些、角度陡一些——深槽提供足夠的沉降空間，寬槽保證處理量，陡角度讓粗粒重礦物快速向精礦端運動。粗選區的任務不是“選精”，而是“快速回收”，把大部分錫石先“搶”下來。

復選區在床面中部，物料經過粗選后已經去掉了一部分脈石。這里的刻槽比粗選區淺一點、窄一點、角度緩一點——淺槽減少渦流強度避免細粒錫石被沖走，窄槽提高分選精度，緩角度讓輕重礦物的速度差更明顯。復選區的任務是“提純”，把粗精礦里的脈石進一步去掉。

精選區靠近精礦端，物料量小、粒度細。這里的刻槽最淺、最窄、角度最緩——淺槽幾乎不產生渦流，讓細粒錫石在“層流”狀態下緩慢沉降；窄槽確保只有最細的顆粒才能進入；緩角度讓已經富集的精礦帶保持穩定不被水流沖散。精選區的小淺溝群從給礦側的床條槽溝間的平面上開始布置，直至排礦邊的床條槽溝間的平面上止，可將次精礦帶中的錫石引導至精礦帶，并保護精礦帶的細粒錫石不致被水沖走。

YT-CF型細泥搖床在粗選區每一床條槽溝表面上按等距離布有兩條小淺溝，與床條槽溝等長，以加強捕集、保護、引導細粒錫石至精選區。精選區的小淺溝群則形成喇叭形的小淺溝帶，有使精礦帶向三角平面區一側擴展的作用。這種“復合床條槽溝”設計，本質上就是通過在不同區域采用不同的刻槽參數組合，讓每個區域都工作在最適合自己的“參數區間”里。

云錫YKB新型刻槽搖床的研制，正是針對原型云錫刻槽搖床-37微米粒級回收率低、淘汰硫鐵礦能力差等問題，開展了搖床面槽溝集成創新。最終成果是整機性能大幅提高，錫精礦品位提升了百分之一。這個“百分之一”的提升背后，就是對刻槽深度、寬度、角度在不同區域的重新優化組合。

寫在最后

錫礦搖床床面的刻槽，不是隨便挖幾條溝就完事的。深度決定渦流強度和分層空間，寬度決定分選容積和處理能力，角度決定輕重礦物的運動方向。三個參數在粗選區、復選區、精選區有不同的最優組合——粗選深寬陡、復選中淺平、精選淺窄緩。

參數調對了，精礦帶清晰、穩定、寬度適中；參數調錯了，精礦帶要么窄得像一條線（回收率低），要么寬得模糊一片（品位低）。云錫YKB新型刻槽搖床通過槽溝集成創新把精礦品位提升了百分之一；YT-CF型細泥搖床通過復合床條槽溝設計讓-37微米錫石得以充分回收；改進的刻槽搖床通過粗復選區與精復選區坡度的差異化設計實現了更好的分選效果。這些案例說明，刻槽參數的優化不是“錦上添花”，而是決定搖床選別指標的核心變量。

想把刻槽參數用在自己的搖床上，建議從三件事做起：搞清楚自己處理的是粗砂、細砂還是礦泥——不同粒級對應不同的床條型式和刻槽參數；檢查床面不同區域的刻槽深度、寬度和角度是否與物料粒度匹配——粗選區、復選區、精選區應該各有側重；關注刻槽的磨損情況——刻槽磨損后深度變淺、角度變緩，分選效果會逐漸下降，需要及時修復或更換床面。刻槽是搖床的“毛細血管”，血管通了、參數對了，精礦帶才能清晰穩定地“長”出來。
