先說三個重點
銅錫多金屬礦中銅礦物和錫石的可選性差異大，單一工藝回收率普遍低于60%
優先浮選先拿銅，重選后收錫，兩段銜接得當可把綜合回收率拉到75%以上
聯合工藝的關鍵在于“浮選不傷錫，重選不丟銅”，中間要有嚴格的脫藥和分級控制
你手里要是有含銅錫多金屬礦，一定頭疼過這個問題：銅和錫像連體嬰兒一樣長在一起，用浮選收銅的時候錫跟著跑，用重選收錫的時候銅又甩不掉。最后銅精礦里含錫超標賣不出去，錫精礦里含銅超限也被扣價。
這不是設備的問題，是工藝路線沒選對。對于銅錫共生礦石，含銅錫多金屬礦綜合回收的出路不在單一工藝，而在聯合工藝。今天我把“優先浮選+重選聯合工藝”這套方案掰開揉碎講清楚，從原理到流程再到設備配置，一次說明白。
銅錫分離為什么難？先搞清楚礦石脾氣
銅錫多金屬礦中的銅礦物主要是黃銅礦、輝銅礦、斑銅礦，有時還有次生銅礦物。錫礦物幾乎全是錫石。這兩種礦物的物性差別很大。
銅礦物具有天然可浮性或易被硫化礦捕收劑浮選，密度4.1-4.3。錫石沒有天然可浮性，密度高達6.4-7.1，但性脆易過磨。
難在哪里？如果先重選，銅礦物會跟錫石一起進到重選精礦里，導致錫精礦含銅超標。如果先浮選，銅礦物被浮走，但浮選過程中的攪拌、藥劑殘留會影響后續重選效果，細粒錫石容易損失。
所以含銅錫多金屬礦綜合回收的核心思路是：先浮選把銅干干凈凈拿走，浮選尾礦再重選把錫收回來。兩個作業之間要有過渡環節，把干擾降到最低。
優先浮選+重選聯合工藝的完整流程
這套方案分四個階段。
第一階段：碎磨
原礦經過兩段或三段破碎，進入球磨機磨礦。磨礦細度是關鍵參數。銅礦物嵌布粒度通常比錫石粗一些，磨到-0.074mm占55-65%時，大部分銅礦物已解離，錫石過粉碎還不嚴重。
磨礦產品進入分級設備，合格的溢流進浮選，粗砂返回磨機。
第二階段：優先浮選收銅
分級溢流進入浮選系統。采用優先浮選工藝，先選銅后選硫（如果有硫化物）。藥劑制度通常是：用黃藥類或黑藥類做捕收劑，松醇油做起泡劑，石灰或水玻璃做調整劑，控制礦漿pH在8-9之間。
浮選流程一般采用一粗、兩到三掃、兩精。粗選槽產出銅粗精礦，經過兩次精選得到最終銅精礦。掃選作業回收尾礦中的殘余銅礦物。
這個階段的目標不是回收率最大化，而是在保證較高銅回收率的前提下，盡量減少對后續重選的干擾。具體做法包括控制浮選藥劑用量、避免過度攪拌、浮選時間不宜過長。
第三階段：脫藥與分級過渡
浮選尾礦中含有殘余的浮選藥劑，直接進入重選會影響錫石的分選效果。需要做脫藥處理。常用的脫藥方法是添加脫藥劑（如活性炭、硫化鈉）或者在濃縮機中充分沉淀并更換清水。
脫藥后的礦漿進入分級設備。因為錫石的適宜重選粒度范圍是0.5-0.037mm，而浮選尾礦中可能含有粗粒和細粒物料。建議用旋流器或高頻篩分成三個粒級：+0.2mm、0.2-0.074mm、-0.074mm，分別進入不同的重選設備。
第四階段：重選收錫

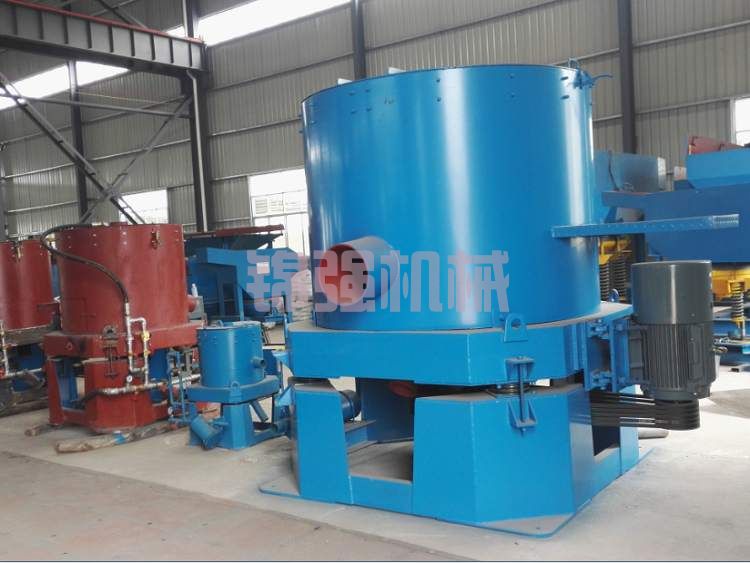

粗粒級（+0.2mm）用螺旋溜槽粗選，搖床精選。中粒級（0.2-0.074mm）直接上搖床。細粒級（-0.074mm）用離心選礦機或礦泥搖床。
重選的尾礦就是最終尾礦。重選的精礦經過脫水、烘干得到錫精礦。如果錫精礦中還含有少量銅，可以用磁選或電選進一步分離。
整個流程走下來，含銅錫多金屬礦綜合回收的綜合回收率通常可以達到：銅回收率85-92%，錫回收率65-78%。
關鍵技術點：這些細節決定成敗
磨礦細度是第一個分水嶺。
磨得太粗，銅礦物解離不夠，浮選尾礦中銅含量高，錫石解離也不夠，重選時錫石與脈石沒分開。磨得太細，銅回收率雖然高，但錫石嚴重過粉碎，重選段拿不到細粒錫。
經驗值：對于銅錫共生礦石，一段磨礦細度控制在-0.074mm占55-65%。如果嵌布粒度細，采用兩段磨礦：第一段磨到50%左右，浮銅后尾礦再磨到75-80%然后重選。
浮選藥劑的選擇和用量直接影響后續重選。
黃藥和2號油是常規選擇，但用量要精打細算。過量黃藥會吸附在錫石表面，降低重選時錫石的親水性，影響搖床分選。過量起泡劑會產生大量泡沫，帶入重選系統造成礦漿不穩定。
實際生產中，銅浮選的藥劑用量通常控制在常規用量的80%左右。不求銅回收率做到極致，給錫回收留出空間。
浮選尾礦的脫藥是銜接的關鍵。
直接拿浮選尾礦去重選，十有八九出問題。殘余藥劑會讓礦漿發粘、起泡，錫石表面被污染，搖床床面上出現大量泡沫，分選不清。
有效做法是：浮選尾礦進入濃密機，底流用清水稀釋后再進重選。濃密機溢流可以返回浮選系統。如果藥劑殘留嚴重，在濃密機中加入少量活性炭（200-300克每噸）吸附殘余藥劑。
分級入選，不得跳步。
錫石的最佳重選粒度范圍很窄。混在一起進搖床，粗粒鋪不開、細粒沖跑掉。必須分級。
推薦用旋流器組配合高頻振動篩。旋流器溢流（-0.074mm）進離心機或礦泥搖床，沉砂進高頻篩分成+0.2mm和0.2-0.074mm兩個粒級。三路分別處理，回收率比分批處理高出10個百分點以上。
主要設備配置清單
以日處理500噸的含銅錫多金屬礦選廠為例，核心設備配置如下：
破碎系統：顎式破碎機一臺（粗碎），圓錐破碎機一臺（中碎），振動篩一臺。細碎可根據情況加一臺短頭圓錐破或細碎機。
磨礦分級系統：球磨機一臺（根據可磨性選型，一般選2736或3245型），螺旋分級機或水力旋流器組。
銅浮選系統：浮選機一組，粗選用6-8槽，掃選用4-6槽，精選用2-4槽。藥劑攪拌槽2-3個。
脫藥與分級過渡：濃密機一臺（直徑6-9米），水力旋流器組，高頻振動篩一臺。

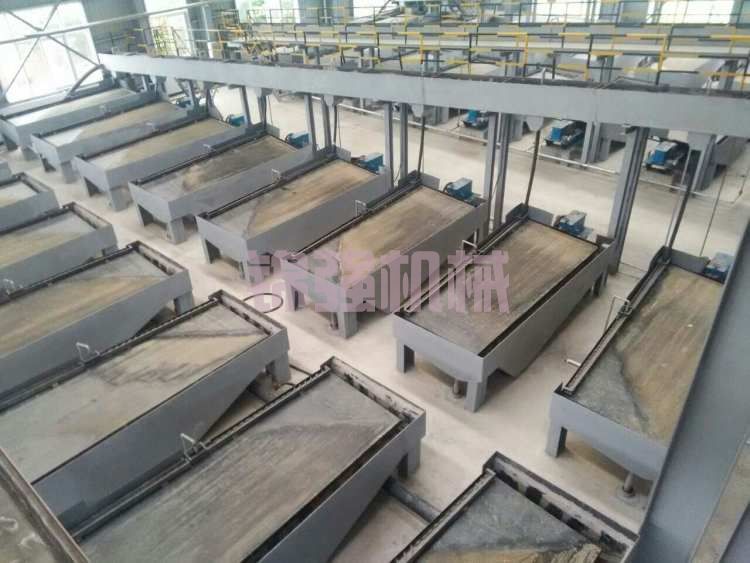

錫重選系統：螺旋溜槽（粗選用，約20-30臺），搖床（中細粒用，約30-40臺），離心選礦機（礦泥用，2-4臺）。根據實際品位和粒度分布調整設備數量。
脫水系統：精礦濃密機，陶瓷過濾機或板框壓濾機。
此外還需要配套的礦漿輸送泵、管道、電氣控制系統、藥劑制備系統等。
工藝方案的優勢在哪里
優勢一：銅錫分收，互不干擾。 先浮后重，銅礦物在浮選段被大量回收，進入重選段的銅很少，錫精礦容易達標。重選段不用考慮銅的問題，可以專心收錫。
優勢二：對復雜礦石適應性強。 如果礦石中還有硫、鐵、銀等伴生元素，可以在銅浮選前后增加相應的浮選作業。比如先浮銅、再浮硫，尾礦再重選收錫。靈活度高。
優勢三：投資和生產成本相對可控。 相比于全浮選或全重選，聯合工藝的設備投資略高，但綜合回收率帶來的收益足以覆蓋。噸礦運行成本比全浮選低15-20%，因為重選部分幾乎不耗藥劑。
優勢四：尾礦環保壓力小。 重選尾礦主要是石英、長石等脈石礦物，不含藥劑，可以直接排入尾礦庫或用作建筑材料。浮選尾礦量小，處理起來也容易。
一個真實案例：廣西某銅錫多金屬礦
廣西某礦區，礦石類型為矽卡巖型銅錫礦。原礦品位：銅0.65%，錫0.48%，伴生銀15克/噸。錫石嵌布粒度0.05-0.5mm，銅礦物嵌布粒度0.1-0.8mm。
原工藝采用全浮選，先選銅后選錫。但錫石浮選回收率只有42%，且錫精礦品位不足35%。改用優先浮選+重選聯合工藝后：
磨礦細度控制在-0.074mm占62%。銅浮選采用一粗兩掃兩精，銅回收率達到89.5%，銅精礦品位22.3%，含錫僅0.38%。浮選尾礦進濃密機脫藥，底流用旋流器分級。沉砂進螺旋溜槽粗選+搖床精選，溢流進離心機。錫重選段綜合回收率達到71.2%，錫精礦品位48.6%，含銅0.21%。
全流程下來，銅錫綜合回收效益比原工藝提升了約35%。項目改造投資280萬元，不到8個月收回。
適用哪些類型的含銅錫礦石
這套含銅錫多金屬礦綜合回收方案主要適用于以下幾類礦石：
第一類：銅礦物以硫化銅為主，錫石以氧化物形式存在的銅錫共生礦。這是最常見的類型，方案適配性最好。
第二類：含銅高、含錫中等的礦石。優先浮選能高效回收銅，重選專注收錫，互不搶資源。
第三類：錫石嵌布粒度偏細的礦石。重選段可以通過分級和離心機強化細粒回收，彌補浮選收錫效率低的短板。
不太適用的場景：如果礦石中氧化銅占比超過30%，需要先硫化處理，工藝會復雜很多。如果錫石極細（-0.01mm占大部分），重選效果也有限，可能需要考慮全浮選或浸出工藝。
技術經濟指標參考
以日處理500噸、年運行300天為例：
原礦品位：銅0.6%，錫0.5%
銅回收率：87-92%，銅精礦品位18-22%
錫回收率：68-76%，錫精礦品位45-52%
噸礦綜合電耗：28-35度
噸礦藥劑成本：銅浮選段約12-18元，重選段幾乎為零
噸礦總選礦成本（不含礦石）：55-70元
按照銅精礦含銅計價6.5萬元/噸、錫精礦含錫計價12萬元/噸估算，年產值約：銅精礦產值650-800萬元，錫精礦產值1200-1500萬元。扣除成本后，年利潤空間可觀。
常見問題與對策
問題一：浮選尾礦中銅含量偏高，影響錫精礦質量。
對策：檢查磨礦細度是否足夠，銅礦物是否解離；檢查浮選藥劑制度和充氣量，適當增加掃選次數或調整捕收劑用量。
問題二：重選段錫回收率上不去，尾礦含錫高。
對策：檢查浮選尾礦的脫藥是否徹底；檢查分級效率，是否存在粗細混選；檢查搖床參數，根據給礦粒度調整沖程沖次。
問題三：錫精礦含銅超標。
對策：在重選前增加一道脫銅浮選，或者在重選后增加磁選或電選除銅。
問題四：濃密機底流濃度不穩，影響重選給礦。
對策：在濃密機底流泵出口加裝濃度計，與給礦水聯動控制；或者設置緩沖攪拌槽，保證進入重選的礦漿濃度穩定在25-35%。
方案落地的幾點建議
如果你正在考慮上這條聯合工藝路線，這幾個建議可以幫你少走彎路：
第一，務必做系統的選礦試驗。銅錫礦石的性質差異很大，不經過試驗就上設備，風險極高。至少要做：礦石物質組成分析、磨礦細度試驗、銅浮選條件試驗、浮選尾礦重選探索試驗、全流程閉路試驗。
第二，重視過渡環節的設計。很多人把精力放在浮選和重選本身，忽略了中間的脫藥、分級、濃縮。這些環節做不好，前后銜接出問題，整個工藝的回收率都受影響。
第三，預留調整空間。礦石性質隨開采深度會變化。設備選型時留出10-20%的處理量余量，流程設計時留出增加浮選槽或重選設備的空間。
第四，選擇有經驗的總包方或設計單位。聯合工藝比單一工藝復雜，沒有相關經驗的技術團隊容易在設計階段就埋下隱患。
總結
含銅錫多金屬礦綜合回收，優先浮選+重選聯合工藝是目前成熟度最高、應用最廣的技術路線。它把銅錫兩種性質迥異的礦物分開處理，各用最擅長的工藝，整體回收率遠高于單一工藝。
這套方案的核心不在于某臺設備有多先進，而在于工藝銜接的合理性。磨礦細度定在哪個點、浮選藥劑控到什么程度、脫藥做到什么水平、分級分到幾個粒級，每一個細節都影響最終的回收率。
如果你的礦山正好屬于這類礦石，不妨認真考慮這條路線。把原礦樣品和工藝需求發給我們，我們可以安排工程師做初步的試驗方案和工藝設計。不收費，24小時內給出回復和建議。
