在鉻鐵礦選礦流程中，破碎作業是礦石準備的第一道工序。破碎效果直接關系到后續磨礦的效率、能耗以及選別指標。圓錐破碎機作為中細碎階段的核心設備，其腔型選擇是否合理，決定著破碎產品粒度、設備通過能力以及襯板使用壽命。很多選廠在設備選型時對腔型重視不夠，導致破碎效率低、能耗高、襯板更換頻繁。本文從鉻鐵礦的礦石特性出發，系統梳理圓錐破碎機在不同破碎階段的腔型選擇原則和配置方案。

鉻鐵礦的破碎特性決定了腔型選擇的方向

鉻鐵礦屬于中等硬度到高硬度的礦石，普氏硬度系數f通常為8-14，部分致密塊狀鉻鐵礦硬度更高。與其他金屬礦石相比，鉻鐵礦有兩個明顯的破碎特性。

第一，性脆易碎。鉻鐵礦的脆性較高，在沖擊載荷下容易產生裂紋并破碎。這個特性意味著圓錐破碎機在處理鉻鐵礦時，破碎效率相對較高，但也容易產生過粉碎。過粉碎會導致大量細粒級物料提前產生，雖然看似有利于后續磨礦，但實際上細粒鉻鐵礦在重選或磁選作業中回收難度更大。

第二，對襯板磨損嚴重。鉻鐵礦中含有鉻、鐵等硬質礦物，對破碎機襯板的磨蝕性較強。襯板磨損過快，不僅增加備件成本，還會導致破碎腔型發生變化，影響產品粒度。

鉻鐵礦選礦圓錐破碎機腔型選擇的核心考量，是在保證破碎效率和控制過粉碎之間找到平衡，同時兼顧襯板的使用壽命。

圓錐破碎機腔型的基本分類

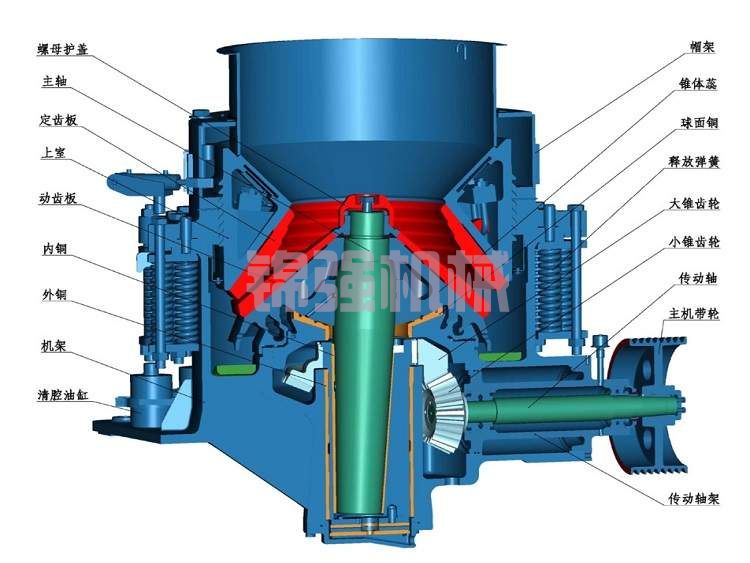

圓錐破碎機的腔型主要由破碎壁與軋臼壁之間的幾何形狀決定，不同腔型對應不同的破碎段和給料粒度。主流圓錐破碎機的腔型分為以下幾種：

短頭型腔型
短頭型圓錐破碎機的破碎腔平行帶較長，一般有50-80mm的平行區。礦石在平行區內受到多次擠壓破碎，產品粒度均勻，細粒級含量高。短頭型通常用作細碎設備，給料粒度一般小于80mm，產品粒度可以達到10-15mm以下。

標準型腔型
標準型腔型的平行帶較短，破碎腔從進料口到排料口呈錐形收縮，礦石在腔中的下落速度較快，受到擠壓的次數較少。標準型主要用于中碎，給料粒度在100-200mm之間，產品粒度在25-40mm左右。

中間型腔型
中間型的腔型參數介于標準型和短頭型之間，平行帶長度適中，兼具一定的處理能力和產品細度要求。適用于中碎和細碎之間的工況，或者對產品粒度要求不太苛刻的場合。

粗碎段后圓錐破碎機的腔型配置

在鉻鐵礦選礦流程中，粗碎通常由顎式破碎機或旋回破碎機完成，產品粒度在150-250mm之間。粗碎后的物料進入中碎圓錐破碎機，此時腔型的選擇取決于后續磨礦工藝的要求。

如果選廠采用球磨機作為主磨礦設備，且磨礦給料粒度要求小于30mm，中碎可以采用標準型腔型圓錐破碎機，將產品粒度控制在30-40mm。這種配置簡單可靠，設備處理能力大，適合中等規模以上的選廠。

如果選廠采用高壓輥磨機作為細碎設備，對中碎產品粒度要求會更高，一般要求小于50mm即可。此時標準型腔型完全滿足要求，甚至可以考慮更粗的開邊參數以提高通過量。

中部某鉻礦選廠采用標準型圓錐破碎機作為中碎設備，腔型為粗腔標準型，給料粒度控制在180mm以下，產品P80為38mm，設備處理能力達到280噸/小時，襯板使用壽命約2200小時。

中碎后細碎圓錐破碎機的腔型選擇

細碎是破碎作業的最后一環，產品粒度直接影響磨礦效率和能耗。細碎圓錐破碎機的腔型選擇最為關鍵，也是最容易出問題的地方。

短頭型是最常用的細碎腔型

對于絕大多數鉻鐵礦選廠，細碎圓錐破碎機采用短頭型腔型是最成熟可靠的選擇。短頭腔型的長平行帶使礦石在破碎腔內受到多次擠壓，產品細粒級含量高，P80可以達到10-12mm。這為后續磨礦創造了良好條件，可以顯著降低球磨機的能耗和鋼球消耗。

細腔短頭型用于高硬度鉻鐵礦

當鉻鐵礦硬度較高、韌性較大時，可以考慮采用細腔短頭型（又稱超細腔型）。這種腔型的平行帶更長，破碎錐更陡，礦石在腔中的通過時間延長，破碎次數增加。細腔短頭型的缺點是處理能力低于普通短頭型，且襯板磨損更快，一般用于硬度f>14的難破碎礦石。

層壓破碎腔型的優勢

近年來，層壓破碎技術被引入圓錐破碎機設計中。層壓破碎腔型通過優化破碎腔幾何形狀，使礦石在破碎過程中以料層之間的相互擠壓為主，而不是單顆粒與襯板之間的沖擊。這種破碎方式可以顯著降低襯板磨損，同時產品針片狀含量少，粒形好。

對于鉻鐵礦這種對襯板磨損較強的礦石，層壓破碎腔型優勢明顯。云南省某鉻礦選廠將細碎圓錐破碎機從普通短頭型改為層壓破碎腔型后，襯板壽命從1800小時延長到2600小時，產品中針片狀顆粒比例從18%降到9%。

三段一閉路流程中的腔型匹配

鉻鐵礦選礦最常用的破碎流程是三段一閉路，即粗碎、中碎、細碎加振動篩閉路。在這個流程中，圓錐破碎機的腔型需要與篩分設備密切配合。

中碎的標準型配置
中碎選用標準型腔型，排礦口設置在25-30mm。中碎產品經過振動篩分級，篩上物料（大于25-30mm）返回中碎形成閉路，篩下物料進入細碎前緩沖料倉。

細碎的短頭型配置
細碎選用短頭型腔型，排礦口設置在8-12mm。細碎產品同樣進入振動篩分級，篩上物料（大于10-12mm）返回細碎形成閉路，篩下物料合格產品進入磨礦作業。

這種配置的核心邏輯是：標準型保證中碎的處理能力和產品粒度穩定性，短頭型保證細碎的最終產品細度。兩個破碎段分工明確，腔型選擇各有側重。

安徽省某鉻礦選廠采用三段一閉路破碎流程，中碎使用標準型圓錐破碎機（腔型：粗腔標準型），細碎使用短頭型圓錐破碎機（腔型：細腔短頭型）。實際運行數據表明，破碎最終產品P80為9.5mm，球磨機單位能耗比改造前降低了14%。

閉路與開路流程對腔型選擇的影響

破碎流程分為開路和閉路兩種，對圓錐破碎機腔型的要求有所不同。

開路流程中，圓錐破碎機的產品直接進入下一道工序，沒有篩分設備返回粗粒物料。這就要求破碎機一次通過就能產出合格粒度的產品，因此需要選擇更細的腔型和更小的排礦口。對于開路細碎，短頭型是基本要求，有時甚至需要超細腔型。

閉路流程中，圓錐破碎機與振動篩配合，篩上物料返回再碎。破碎機不需要追求一次通過的高細度，可以適當放寬排礦口，從而提高處理能力和襯板壽命。閉路流程中的細碎圓錐破碎機，采用普通短頭型或中間型腔型即可滿足要求。

從設備投資角度看，閉路流程雖然需要增加振動篩和輸送設備，但可以降低對圓錐破碎機腔型的苛刻要求，整體性價比更高。對于處理量較大的鉻鐵礦選廠，閉路破碎是更經濟的選擇。

不同腔型對襯板壽命的影響

腔型與襯板壽命之間存在直接關聯。短頭型腔型的襯板比標準型磨損更快，細腔短頭型磨損更快。這是因為細腔中的平行帶更長，礦石與襯板接觸面積大、摩擦行程長。

以下是不同腔型在鉻鐵礦破碎中的襯板壽命參考數據：

• 標準型腔型：襯板壽命約2500-3500小時

• 中間型腔型：襯板壽命約2000-2800小時

• 短頭型腔型：襯板壽命約1500-2200小時

• 細腔短頭型：襯板壽命約1200-1800小時

耐磨材質的選用可以顯著延長襯板壽命。錳鋼材質（Mn13、Mn18）是最常用的襯板材料，適用于中等硬度的鉻鐵礦。對于高硬度鉻鐵礦，可以考慮高錳鋼加合金元素（如Cr、Mo）的改良材質，或者雙金屬復合襯板。這類襯板的初始采購成本較高，但綜合使用壽命折算的單噸破碎成本反而更低。

腔型選擇的五個關鍵參數

在實際選型中，除了腔型種類，以下幾個參數也需要重點關注。

給料粒度分布：圓錐破碎機的給料不應包含過多細粒，否則會影響層壓破碎效果。細粒含量過高時，建議預先篩分。標準腔型的最大給料粒度一般為排礦口的1.5-2倍，短頭型則為2-3倍。

排礦口大小：排礦口決定了產品的標稱粒度上限。閉路流程可以適當放大排礦口（約10%），開路流程則需要收小排礦口。需要注意的是，排礦口會隨著襯板磨損逐漸變大，需要定期調整。

緊邊排礦口與松邊排礦口：圓錐破碎機的排礦口分為緊邊和松邊。破碎機空載時，破碎壁與軋臼壁最近處的間隙為緊邊排礦口；最遠處的間隙為松邊排礦口。腔型越細，松邊與緊邊的比值越大。

破碎比：單段圓錐破碎的破碎比一般控制在3-5之間。破碎比過大，會導致襯板磨損急劇增加，產品粒形變差。如果總破碎比要求超過20，考慮采用三段破碎。

通過量：短頭型腔型的通過量通常只有標準型同規格設備的60%-70%。在選型時，需要根據處理量預留余量，避免設備選型過小導致長期超負荷運行。

現場案例：腔型調整的顯著效果

青海省某鉻鐵礦選廠，原破碎流程采用一段顎式破碎機加一段標準型圓錐破碎機的開路流程。圓錐破碎機使用標準型腔型，排礦口15mm。實際運行中，圓錐破碎機頻繁卡堵，襯板壽命只有1200小時，破碎產品P80高達22mm，造成球磨機負荷過大。

現場對設備進行了改造：將開路改為閉路，新增一臺振動篩；圓錐破碎機腔型從標準型改為短頭型；排礦口從15mm調整到12mm。

改造后的效果：

• 破碎產品P80從22mm降至11mm

• 球磨機處理能力提升約18%

• 球磨機電耗下降12%

• 圓錐破碎機襯板壽命從1200小時延長到1900小時（閉路循環降低了襯板負荷）

• 全年綜合效益增加約75萬元

這個案例說明，腔型選擇不是孤立的技術問題，需要放在整個破碎-磨礦全流程中考量。

腔型選擇的決策流程

對于正在選型或準備改造的選廠，以下決策流程可供參考。

第一步，明確破碎段任務
確定這臺圓錐破碎機是用在中碎還是細碎，開路還是閉路。不同任務的腔型選擇方向完全不同。

第二步，測定給料粒度
對破碎機給料進行篩分分析，獲得粒度分布曲線。重點關注最大粒度、P80、細粒含量三個指標。

第三步，確定目標產品粒度
根據后續磨礦工藝的要求，確定破碎產品的目標粒度。球磨給料一般要求小于15mm，棒磨給料要求更細。

第四步，對照腔型參數表選型
根據給料粒度和目標產品粒度，從設備廠家的腔型參數表中選擇合適的腔型。如果參數落在兩種腔型的重疊區，優先選擇處理能力更大的腔型。

第五步，驗算通過能力
根據礦石的堆密度、破碎功指數、含水率等參數，驗算所選腔型的通過能力是否滿足處理量要求。

第六步，評估襯板壽命預期
結合當地鉻鐵礦的磨蝕性數據，預估所選腔型的襯板使用壽命和更換頻率。

常見選型問題

問題一：中碎使用短頭型腔型
有些選廠為了追求中碎產品的細度，在中碎階段使用短頭型圓錐破碎機。這會導致處理能力嚴重下降、襯板磨損過快，而且中碎產品過細會增加下一段細碎的負荷，得不償失。

問題二：細碎使用標準型腔型
這是更常見的問題。為了節省設備投資，用標準型圓錐破碎機代替短頭型做細碎。結果是產品粒度遠超設計值，球磨機負荷大增，噸礦能耗反而更高。

問題三：忽視給料中的細粒
圓錐破碎機給料中細粒含量過高（超過30%）時，層壓破碎效果變差，產品粒度反而變粗。應在給料前設置預篩分，將細粒提前分離。

問題四：襯板磨損后不調整腔型參數
隨著襯板磨損，破碎腔型會逐漸改變，實際排礦口也會變大。應建立定期檢測制度，每月測量一次緊邊排礦口，及時調整恢復。

總結

鉻鐵礦選礦圓錐破碎機腔型選擇，需要根據破碎段位、流程形式、礦石硬度、產品粒度要求等多方面因素綜合確定。中碎首選標準型腔型，細碎必須使用短頭型腔型，閉路流程可以適當放寬對腔型細度的要求。

對于選廠技術人員來說，腔型選對了只是第一步。襯板磨損后的及時調整、排礦口的定期檢測、給料粒度的日常監控，同樣不可忽視。一套合理的腔型配置方案，加上精細化的運行維護，才是實現破碎系統高效低耗運行的關鍵。

記住三條原則：中碎用標準型，細碎用短頭型，閉路優于開路。按照這個方向選型，基本不會偏離正確軌道。
